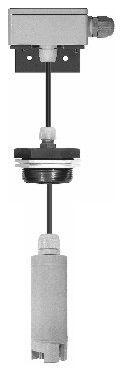

ELH con transmisor integrado Protección contra sobrellenado y sonda de fugas Electrodo WHG leakage detector

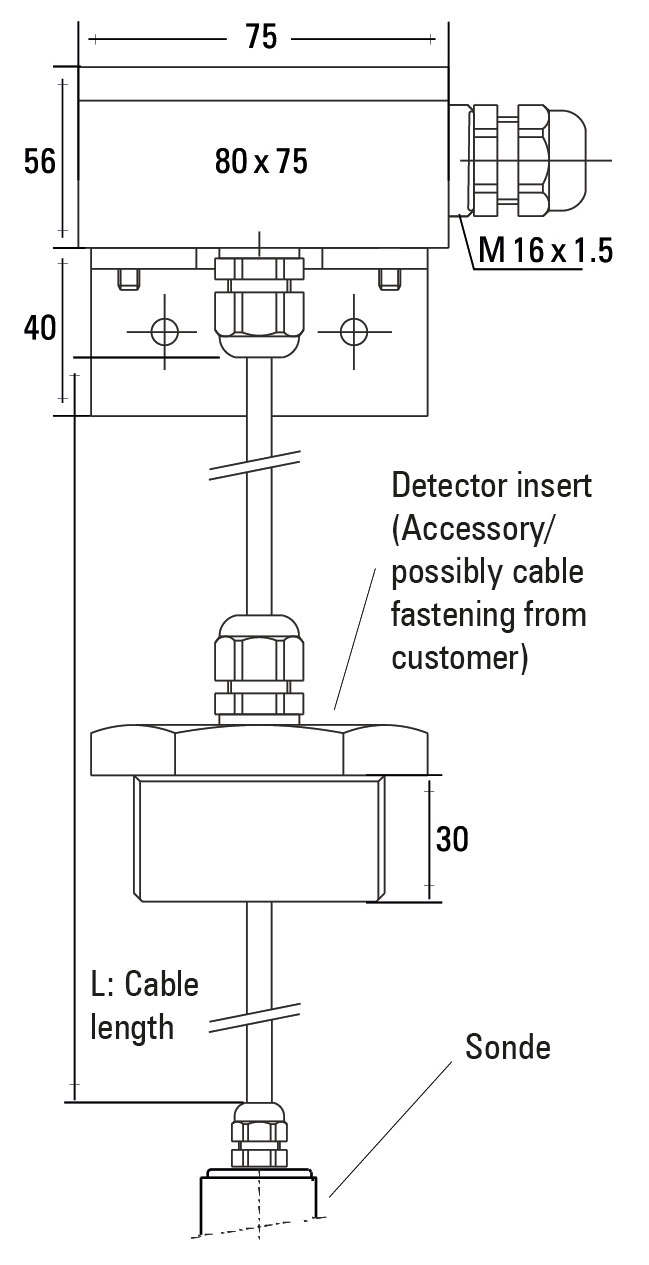

Datos técnicos

Datos generales

Clase de protección: IP 68

Material del cuerpo de la sonda: PE, PVC, PPH, PVDF

Diámetro cuerpo sonda: 15 mm, 25 mm, 40 mm

Temperatura de funcionamiento: atmosphärisch

Presión de funcionamiento: atmosphärisch

Valor de resistencia de la monitorización en línea: 22 kΩ / 100 kΩ

Material

Conexión roscada: PVDF

Cable: TPK ( PVC Basis)

a petición: FEP (Teflon), PVC - blau

Longitud del cable: auf Wunsch (Standard 3 m)

Material de las varillas del sensor: Edelstahl (1.4571), Hastelloy B, Hastelloy C, Titan, Tantal, Glas-Kohlestifte

ELH Configurar

ELH - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ] - [ 5 ] - [ 6 ] - [ 7 ] - [ 8 ] - [ 9 ]

1 Stabmaterial

VA : Edelstahl (1.4571)
HB : Hastelloy B
HC : Hastelloy C
TI : Titan
TA : Tantal
KO : Glaskohlestifte

2 Anschluss

1 : Polyester (PO) Dose montiert

3 Kabellänge

1 : 1 m
2 : 2 m
X : weitere auf Anfrage

4 Kabelbruchwiderstand

100 : 100 kΩ

5 Sondenkörper-Durchmesser

0 : Ø 40 mm
15 : Ø 15 mm
25 : Ø 25 mm

6 Anschlussgewinde

1½ : G 1½"
1 : G 1"
125 : G 1¼"
2 : G2"
GF : G2¾” Überwurfmutter

7 Sondenkörper-Material

PE : Polyethylen
PP : Polypropylen
PV : Polyvinylchlorid
PVDF : Polyvinylidenfluorid

8 Kabelmaterial

TPK : TPK
FEP : Teflon

9 Auswerteelektronik

ET : mit Elektronikteil ET-470a

product description

Problemloser, variabler Einbau in der Auffangwanne durch „Seilausführung”
Baja altura de activación

El módulo electrónico se instala en la cabeza de conexión del electrodo ELH y funciona con una tensión de alimentación de 24 V DC. Dispone de una salida normalmente cerrada en modo de corriente de reposo (cuando la sonda no está en contacto con el líquido: el contacto permanece cerrado).

Datos técnicos del modulo electrónico

Característica	Valor
Temperatura de funcionamiento	–20...+85 °C
Temperatura de almacenamiento	–30...+85 °C
Tensión nominal	24...30 V DC
Consumo de potencia	máx. 2 W
Tensión de conmutación	máx. 230 V AC / V DC mín. 5 V DC (Relé CMOS)
Corriente de conmutación	máx. 0,1 A AC / A DC
Optoacoplador	mín. 1 mA
Corriente de conmutación del relé	3 A
Potencia de conmutación	máx. 25 VA / W
Sensibilidad	3k ... 100 kΩ

Más información del producto

La rosca de conexión de la ELH está hecha de PVC, mientras que el cuerpo de la sonda ELH, según los requisitos, puede fabricarse en PE, PPH, PVC o PVDF. Las puntas de los electrodos están hechas de acero inoxidable 1.4571, Hastelloy B, Hastelloy C, titanio, tantalio o varillas de vidrio-carbono. Gracias a ello, la ELH es adecuada para su uso con medios altamente agresivos. La longitud del cable puede ajustarse en la rosca de conexión de la ELH.

Los relés de electrodos ER-107..., ER-217... o ER-145... (con circuito de control intrínsecamente seguro) suministran una tensión de medición que, a través de la resistencia integrada en el electrodo conductivo, permite el paso de una corriente de funcionamiento por la línea de señal. Si el medio conductivo asciende hasta la altura de las puntas del electrodo del sensor de nivel, se cierra un circuito eléctrico. Esto provoca el cambio de estado de los contactos de salida libres de potencial del relé de electrodos.

Para adaptarse a las diferentes conductividades de los líquidos, los relés de electrodos ER-107..., ER-217... o ER-145... pueden suministrarse con dos rangos de respuesta diferentes (1...30 kΩ / 6...90 kΩ). Dentro de estos rangos, el valor de respuesta puede ajustarse mediante un potenciómetro.

En caso de una interrupción de la línea, los contactos de salida se conmutan (como si se hubiera alcanzado el nivel de alarma o en caso de corte de tensión). Si se produce un cortocircuito en la línea, esto se interpreta como una "señal de alarma" (equivalente a haber alcanzado el nivel de activación). El relé de electrodos funciona según el principio de corriente de reposo, es decir, en caso de fallo de alimentación, los contactos de salida se conmutan como si se hubiera alcanzado el nivel de alarma.

Alta resistencia química
Instalación flexible y sin complicaciones en cubetas de retención mediante diseño tipo "cable"
Disponible en varios diámetros: 40 mm, 25 mm y 15 mm
Baja altura de activación
Apto para uso en Zona Ex 1 (Categoría 2) con relé ER-145
Supervisión de línea ante cortocircuito/rotura de cable

Estructura del sistema

El sistema de detección de fugas está compuesto por la sonda ELH y los relés de electrodos ER-107, ER-217 o ER-145. Puede conectarse a nuestros "dispositivos de alarma óptico-acústicos" de la serie OAA-300.
