Descripción del producto

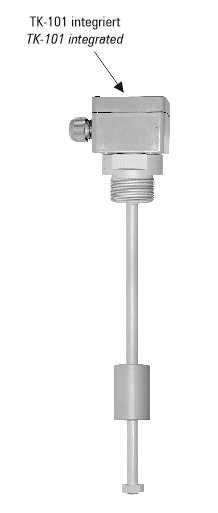

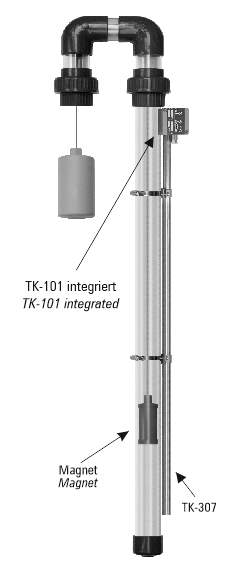

Los transductores de medida Tk101 y Tk101Ex están integrados directamente en las cajas de conexión de nuestros instrumentos de medición de nivel de líquido tipo TK-30.
Datos técnicos
Propiedades
- Temperatura de funcionamiento
- -20...+60 °C
- Temperatura de almacenamiento
- -40...+80 °C
- Protección Ex
- siehe Zertifikat
- Marcado CE
- siehe Konformitätserklärung
Entrada
- Rango de resistencia en circuito de tres hilos
- 4...10 kΩ
- Coriiente de medición
- 0,8 mA @ RE = 4 kΩ
- Coriiente de medición
- 0,33 mA bei RE = 10 kΩ
- Voltaje de medición
- 3,3 V
Suministro/Salida
- 2 hilos
- 4...20 mA
- Tensión(Um)
- 11...28 V DC
- Carga
- 0...800 Ω |RBürde max = [(Um - Um min) / 0,02] Ω
- Señal de salida en caso de error
- max. 24 mA
Influencias de fallo
- Error total máximo
- ± 1 %
- Influencia de la temperatura
- -0,015 % / °C
- Influencia de la tensión de alimentación
- 0,025 % / V
Intervalo de ajuste
- Desviación total
- 60...105 %
- Ajuste del punto cero
- 0...25 %
TK-101 Configurar
TK101 - [ 1 ]
product description
Más información del producto
El transductor de medida TK101Ex está aprobado también para su uso en atmósferas explosivas, zona Ex 0 (Cat. 1). Para este propósito, el transductor de medida tiene que ser alimentado por un circuito de control intrínsecamente seguro. La señal de resistencia del transductor de medida se convierte en una señal de corriente unitaria (4...20 mA).

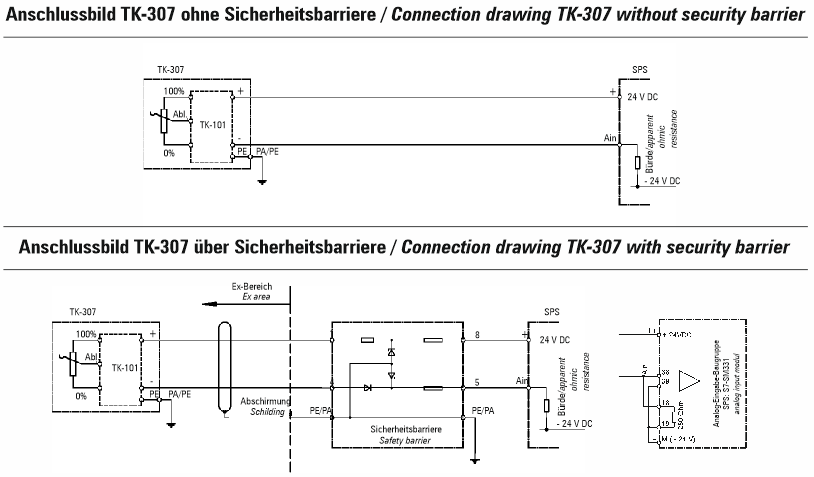

Si hay un error en la conexión de la cadena de transductores, se muestra con un valor de corriente I > 22 mA. La resistencia máxima de carga depende del voltaje de alimentación de la señal de corriente unitaria. Si los instrumentos de medición de nivel de líquido se utilizan en zonas Ex, solo pueden ser operados mediante una barrera Zener o una unidad de alimentación Ex aprobada.
