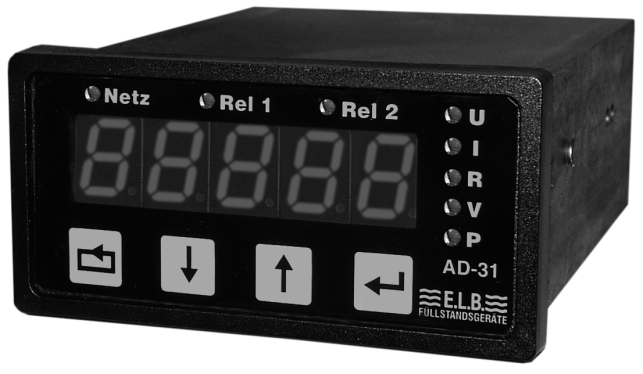

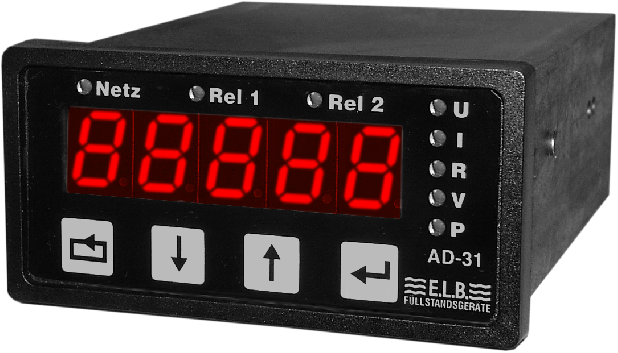

AD-310

Pantalla digital programable

Características

4...20 mA 0...10 V

Familia de productos

Dispositivos de visualización/evaluación

Clase de producto

Pantalla

Adecuado para

Líquido

Principio de medición

Características importantes

  • Entradas universales para corriente (0(4)…20 mA CC) y tensión (0(2)…10 V CC)

  • Manejo mediante botones y pantalla LED de 5 dígitos con un rango de visualización de -19999 a 32000

  • 2 umbrales de conmutación programables

Descripción del producto

La pantalla digital programable AD-31... puede utilizarse en todo tipo de aplicaciones gracias a su capacidad de parametrización de los valores de entrada y del área de visualización.

Datos técnicos

Propiedades
Clase de protección EN60529 abrazadera
IP 20
Clase de protección EN60529 Panel frontal
IP 65
Temperatura de funcionamiento
– 20...+ 60 °C
Voltaje nominal
Weitbereichsnetzteil; 20 V DC ... 230 V AC
Consumo eléctrico
max. ca. 3 VA
Contacto de salida
2 Schließer / NO
Voltaje de conmutación
max. 250 V AC, 300 V DC
Corriente de conmutación
max. 3 A , DC min. 30 mA
Capacidad de conmutación
max. 50W, 100 VA
Fuente de tensión auxiliar no regulada
15...20 V DC / 20 mA
Visualización
LED 14 mm, 5-stellig

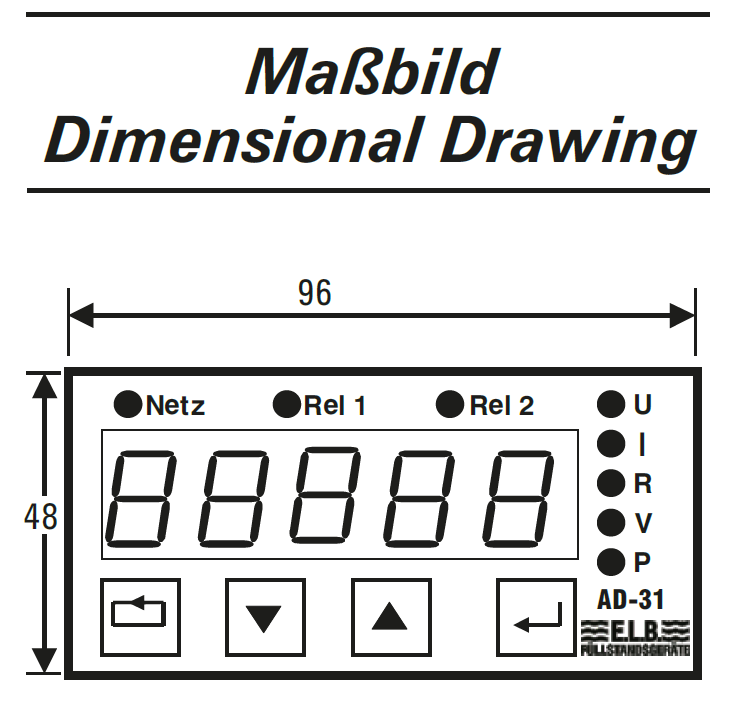

Dimensiones
96x48x100 mm
Peso
ca. 200 g
Recorte del panel
H:45+0,6mm, B:92+0,8 mm
Equipo
Medición de la corriente de entrada
0(4)...20 mA DC
Medición del voltaje de entrada
0(2)...10 V DC
Entrada de medición: Divisor de tensión potenciométrico
1...100 kΩ
Visualización
LED 14 mm, 5-stellig
funcionamiento
Folientasten
Rango de visualización
-19999...32000
copia de seguridad de datos
EEPROM
incertidumbre de medición
±1 % oder ±1 Digit
salida analógica
0 (4)...20 mA

AD-310 Configurar

AD-31 - [ 1 ] - [ 2 ] - [ 3 ]


1 Grenzkontakte

  • 0 : ohne Grenzkontakte
  • 3 : mit 2 Grenzkontakten

2 Versorgungsspannung

  • 9 : 20...230 V AC/DC Weitbereichsnetzteil
  • 00 : ohne Netzteil

3 Schnittstelle

  • 1 : mit RS 485
  • 00 : ohne RS 485

product description





Más información del producto

El circuito de entrada permite la conexión directa de transmisores con salida de tensión (0(2)…+10 V), con salida de corriente (0(4)…20 mA) o transmisores remotos por resistencia, como los utilizados en la medición de nivel mediante cadenas resistivas. El dispositivo dispone de fuentes de tensión auxiliares internas para alimentar electrodos, sensores en tecnología de dos o tres hilos y transductores remotos por resistencia.
