Descripción del producto

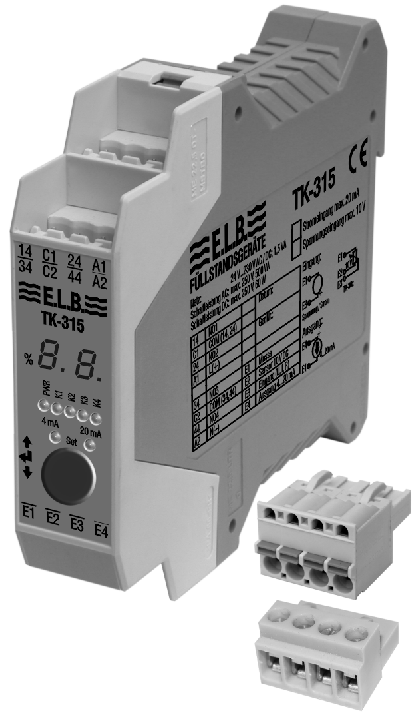

El transmisor de valor límite TK-315 puede utilizarse, en combinación con nuestros transmisores de nivel continuo de la serie TK-30..., y con sensores con señal de salida de 0(4)...20 mA o 0...10 V, para el control y la detección de niveles de llenado.
Datos técnicos
Propiedades
- Clase de protección EN60529 abrazadera
- IP 20
- Clase de protección EN60529 carcasa del panel frontal
- IP 40
- Temperatura de funcionamiento
- –20...+60 °C
- Voltaje nominal
- 24... 230 V AC/DC
- Consumo eléctrico
- 2 VA
- Dimensiones carcasa tipo B
- 22,5 x 114,5 x 99 mm
- Dimensiones carcasa tipo C
- 22,5 x 114,5 x 114 mm
Entrada
- potencia
- 0/4...20 mA
- Tensión
- 0...10 V
- Resistencia en circuito de tres hilos RG
- 0–4...10 kΩ
Salidas
- Contactos de salida
- 4 Schließerkontakte
- Voltaje de conmutación
- max. 250 V AC
- Corriente de conmutación
- max. 3 A
- Capacidad de conmutación
- max. 500 VA
- Tolerancia de la influencia de la temperatura
- max. ± 0,6 % der Signalspanne
- Montaje
- Tragschiene nach EN 50022
- Salida de corriente
- 4...20 mA bezogen auf die Masse des Eingangs
- Visualización (%)
- 2-stellig, 7-Segment
- Peso
- 175 g
TK-315 Configurar
TK-315 - [ 1 ] - [ 2 ]
product description
Más información del producto
Si se requieren más de 4 valores límite (contactos normalmente abiertos), es posible conectar varios transmisores en paralelo y formar una unidad funcional.
Todos los valores límite pueden ajustarse libremente a lo largo de toda la longitud de medición.
La señal presente en la entrada del transmisor de valor límite se compara con los puntos de conmutación, que pueden ser configurados digitalmente por el usuario. Si se sobrepasan o no se alcanzan estos valores límite, se conmuta el correspondiente contacto de salida libre de potencial.
Los relés de salida del transmisor de valor límite TK-315 funcionan según el principio de corriente de trabajo.
La señal de medición se muestra digitalmente en forma de porcentaje.
El TK-315 dispone de una fuente de alimentación de amplio rango y puede funcionar con tensiones desde 24 V CC hasta 230 V CA.
