Name: FluidIX Lub-6 Inline Ölzustandssensor zur permanenten Überwachung des Ölzustandes
Brand: Fluid.iO
SKU: G-03-01-01

Inline Ölzustandssensor zur permanenten Überwachung des Ölzustandes

Eigenschaften

Modbus TCP NDIR

Produktfamilie

Prozessanalytik

Produktklasse

Ölzustand

geeignet für

Flüssigkeit

Messprinzip

optical

Besondere Eigenschaften

Sensor zur Online-Überwachung des Ölzustandes
Komfortable Konfiguration und Diagnose über grafisches User-Interface
Direkte Anbindung an Steuerung mittels ModBus TCP/IP; GSM-Modul und MQTT in Vorbereitung

Beschreibung

Auf Basis der nicht-dispersiven-Infrarot Technologie (NDIR) bieten wir ein inline-fähiges Messsystem, welches permanent den Ölzustand direkt in der Anlage überwacht. Das optische Messsystem besteht aus einer Mehrkanal-Infrarot-Messzelle mit dazugehöriger Elektronik und Peripherie.

Technische Daten

Allgemein

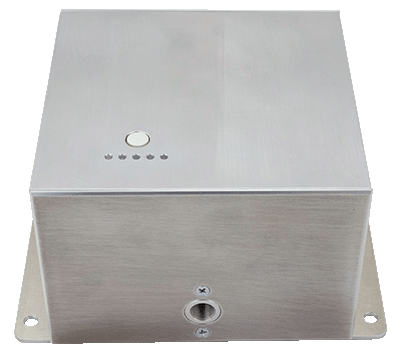

Gehäuse: Robustes Aluminiumgehäuse

Betriebsspannung: 18...36V DC (max. 400 mA @18V)

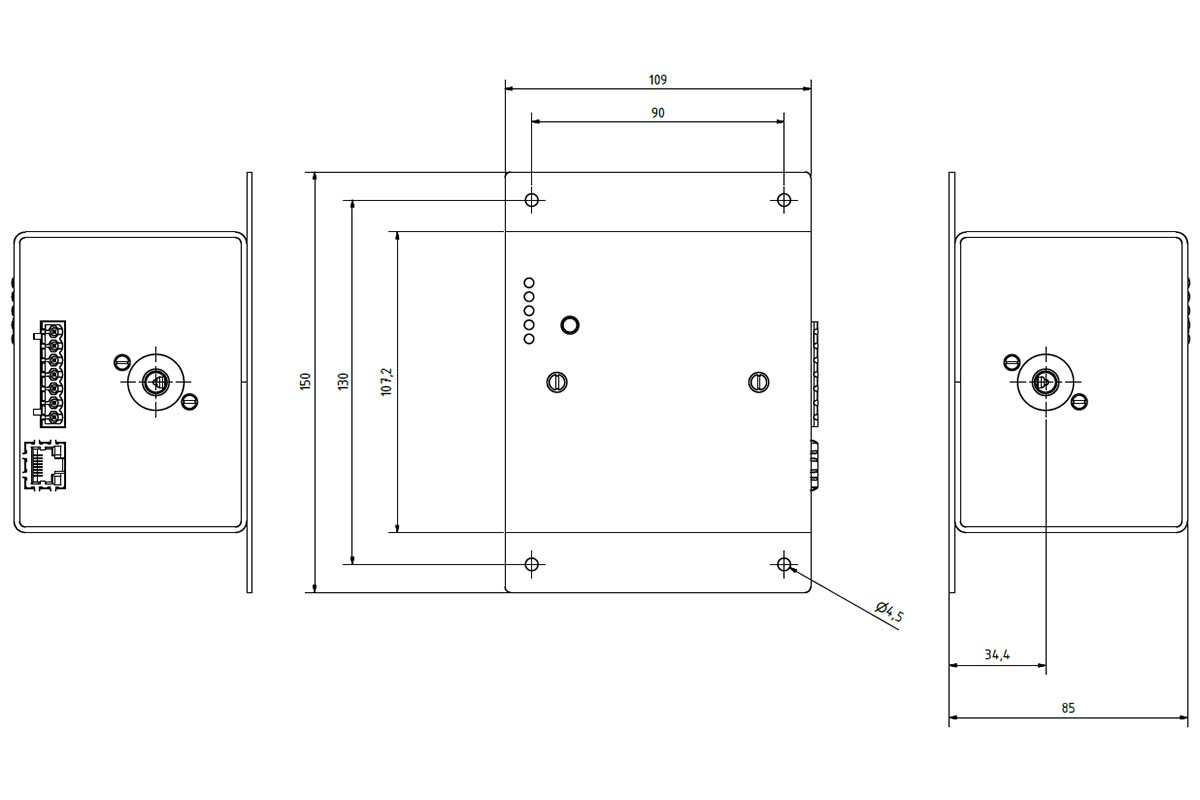

Abmessungen: 150 x 119 x 82 mm (L x B x H)

Einsatzbedingungen

Betriebstemperatur:: 0...+70 °C (optional 0...+90 °C)

Maximaler Betriebsdruck:: 10 bar (optional 30 bar)

Lagertemperatur:: -40...+90 °C

Anschluss

ModBus TCP/IP: Ethernet-Port für Kommunikation über herstellerunabhängiges Busprotokoll

Digitale I/O-Ports: 1x Digital In 18...36V (10 mA max.), 4x Digital Out 18...36V (5 mA max.)

Bedienung

User-Interface: grafisch über Weboberfläche im eingebundenen Netzwerk

Weiterführende Produktinformationen

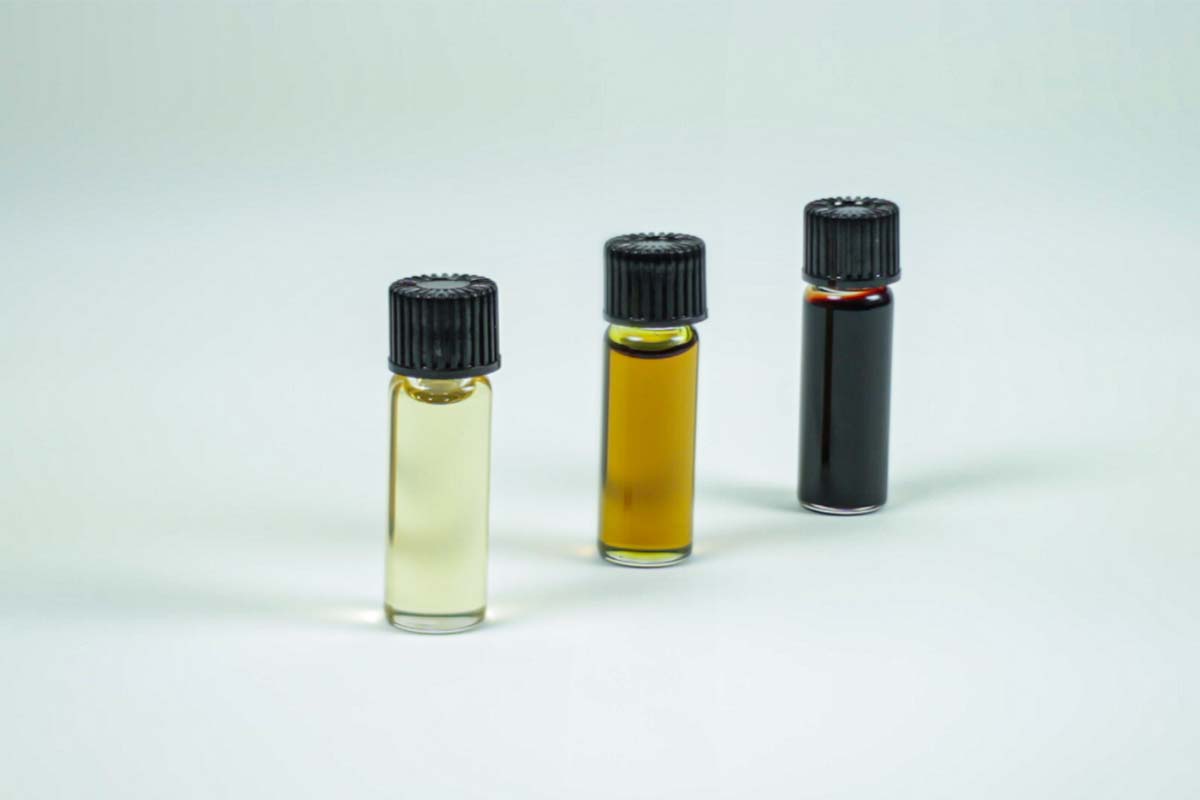

Bei der Messung mit NDIR-Technologie absorbieren die im Öl vorhandenen Moleküle das Infrarotlicht bei bestimmten Wellenzahlen aufgrund ihrer typischen Bindungsformen unterschiedlich stark. Im Laufe der Betriebszeit ändern sich diese Moleküleigenschaften, wodurch eine Signaländerung in bestimmten Bereichen des Infrarotspektrums detektiert werden kann. Das System liefert so kontinuierlich Echtzeit-Informationen über den Ölzustand welche mit Labormesswerten vergleichbar sein sollen. Die Ansteuerung und Konfiguration der Elektronik erfolgt dabei über eine benutzerfreundliche und grafische Bedienoberfläche. Digitale Ausgänge sowie eine ModBusTCP/IP-Schnittstelle erlauben eine einfache Integration in die Anlagensteuerung.

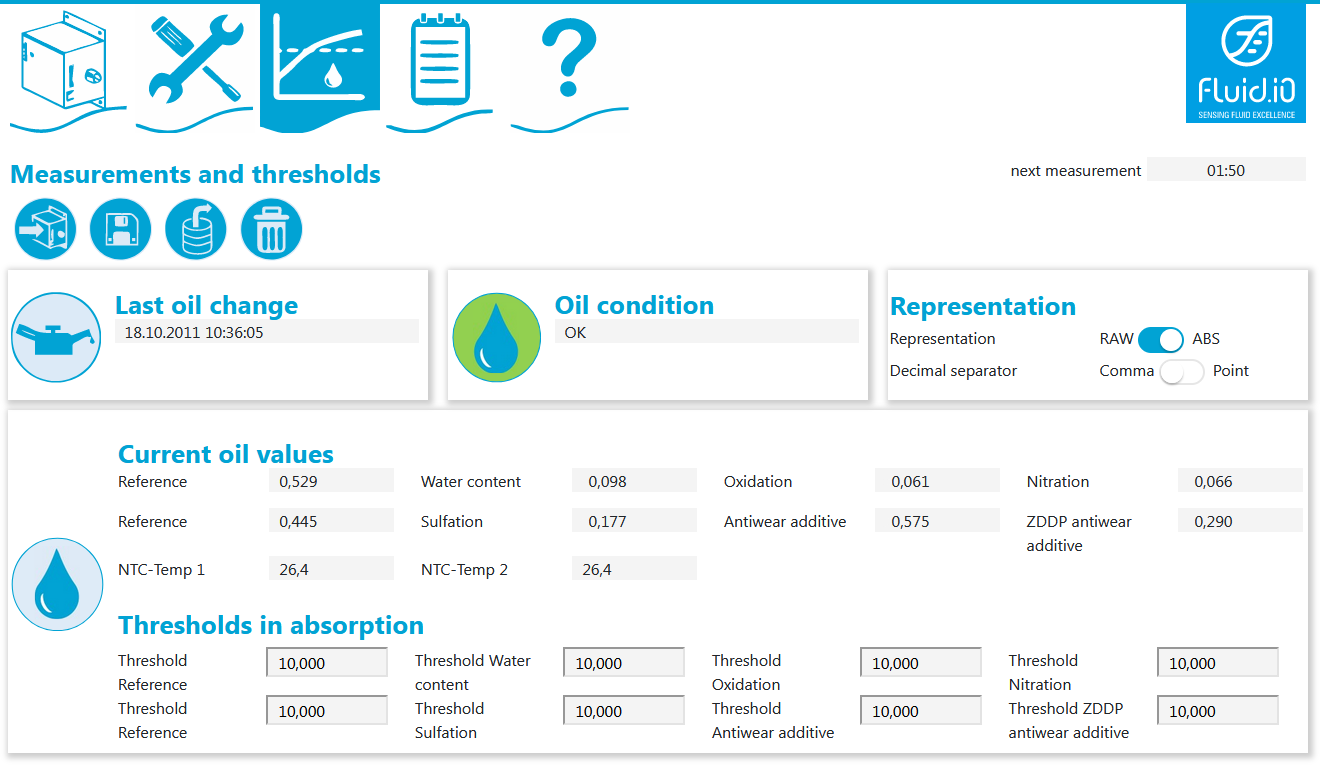

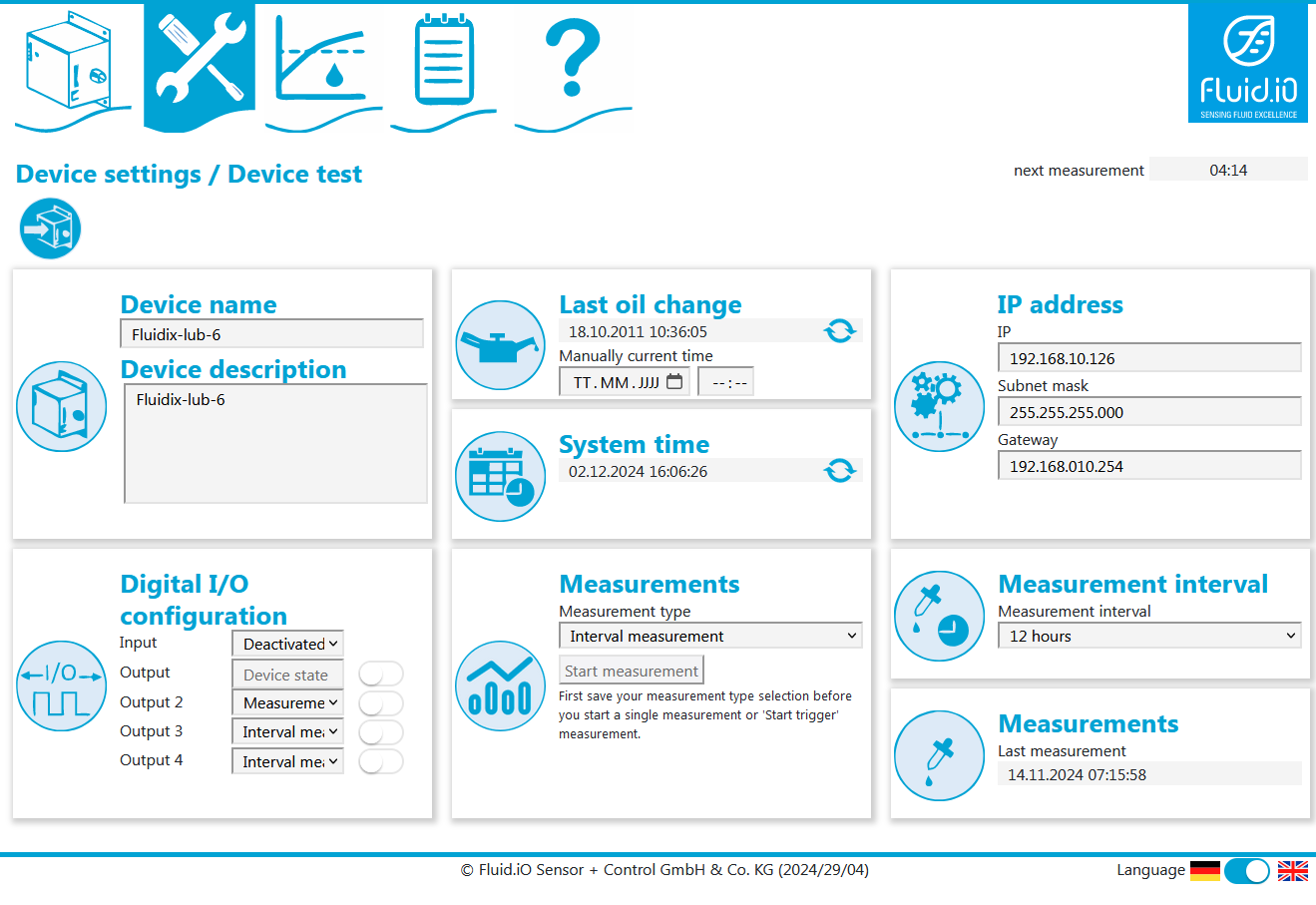

Komfortable Inbetriebnahme und Bedienung durch grafisches User-Interface

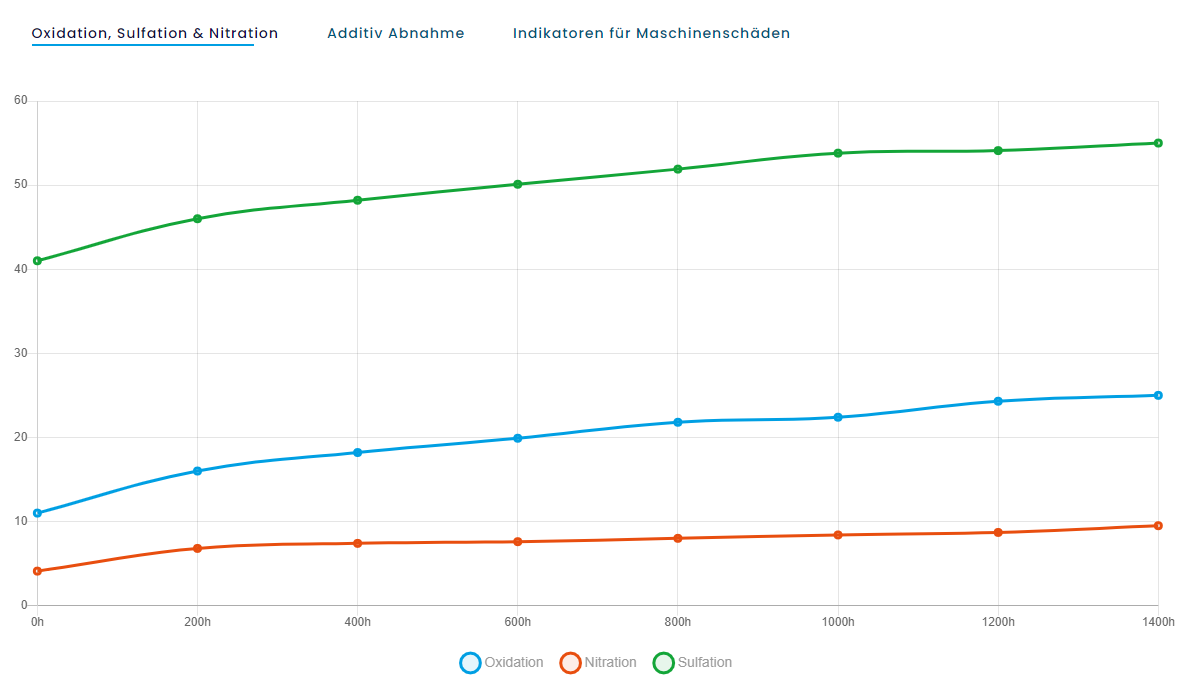

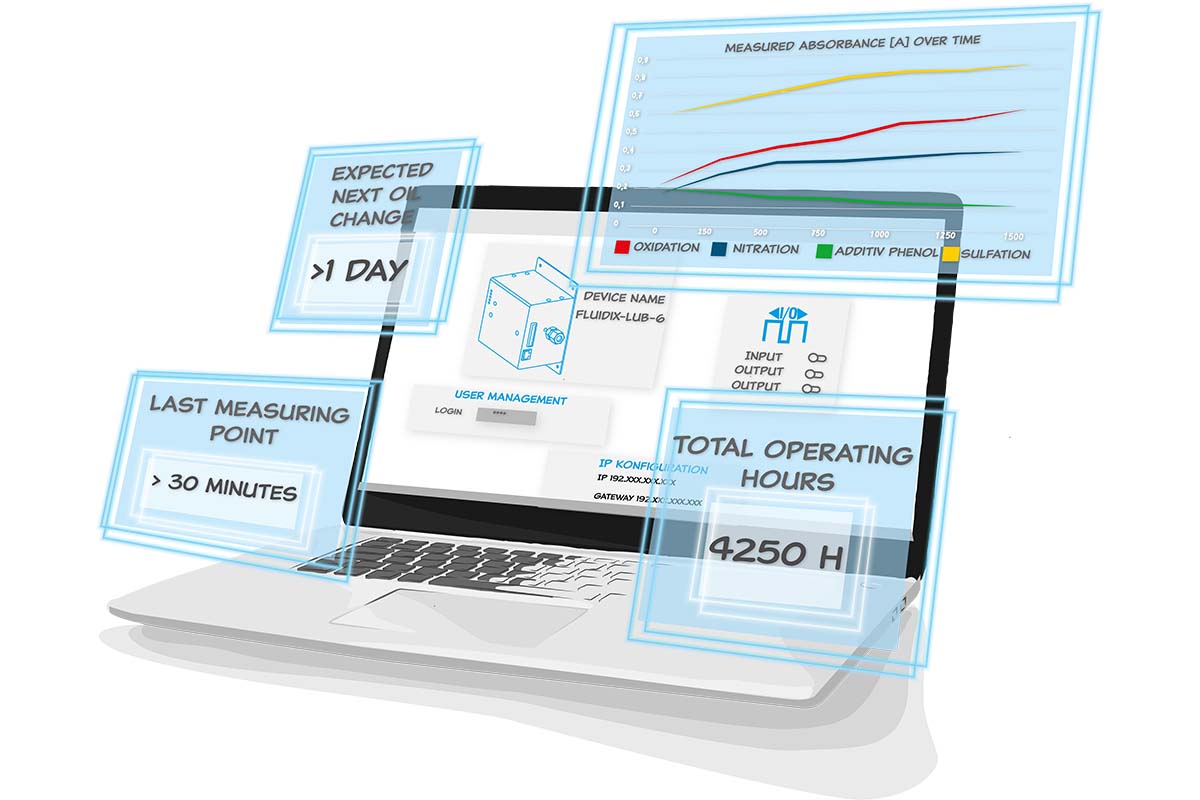

Der Sensor kann bequem in bestehende und neue Systeme integriert werden. Digitale Signale und ModBusTCP/IP erlauben die direkte und einfache Anbindung des Sensors an eine Steuerung. Eine benutzerfreundliche Bedienoberfläche verhilft zur schnellen Konfiguration der Sensoreinstellungen. Es können Messintervalle definiert und hierbei verschiedene Grenzwerte entsprechend den Ölparametern eingestellt werden. Eine weitere Option erlaubt die grafische Darstellung der aufgezeichneten Messergebnisse. Der so gezeigte Trendverlauf gibt bereits Aufschluss über den aktuellen Status des Ölzustandes und kann zur Früherkennung genutzt werden. Alle Änderungen werden mitgeloggt.
