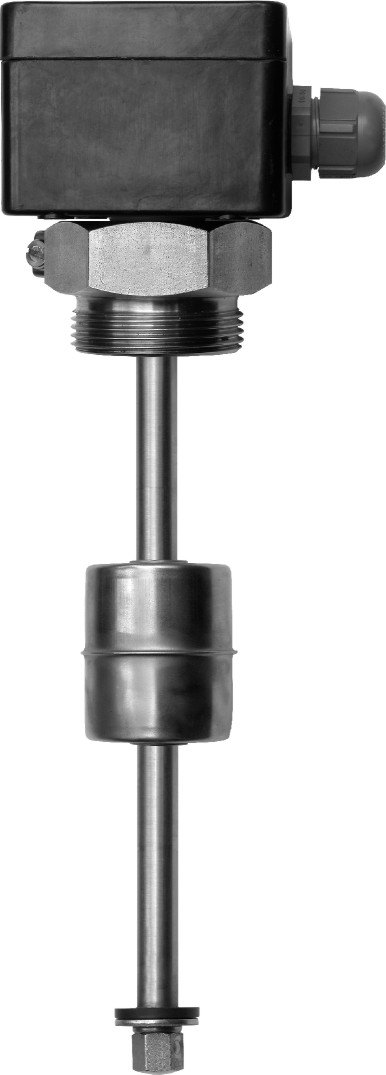

Name: T204 Sonda magnética de inmersión de acero inoxidable (1.4571)
Brand: Fluid.iO
Price: on request EUR

Descripción del producto

Sonda magnética de inmersión para la detección de valores límite de nivel en depósitos de medios líquidos, donde existe una atmósfera potencialmente explosiva de categoría 1 (Zona 0) en el espacio de gas sobre el líquido y de categoría 2 (Zona 1) en la zona de la caja de conexiones fuera del depósito.

Datos técnicos

Propiedades

conexión: Polyesterdose | Aluminiumdose

Clase de protección EN60529: IP 65 Anschlussdose

Rosca de conexión: G1 1/2" | G2"

Longitud del tubo deslizante: max. 6000 mm (Rohr Ø 12 mm)

Presión de funcionamiento: max. 20 bar (Kugel) | max. 15 bar (Zylinder)

Temperatura de funcionamiento: max. 135 °C

Número de nadadores: max. 4

Tipo de flotador

Bola de acero inoxidable de ⌀52mm: Dichte: 0,75 g/cm³ | mind. Kontaktabstand: 75 mm

Bola de acero inoxidable de ⌀62mm: Dichte: 0,65 g/cm³ | mind. Kontaktabstand: 85 mm

Cilindro de acero inoxidable de Ø44 mm: Dichte: 0,76 g/cm³ | mind. Kontaktabstand: 75 mm

Capacidad de conmutación

Contacto de conmutación: 60 W/VA

normalmente abierto: 100 W/VA

Contacto normalmente cerrado: 60 W/VA

Corriente de conmutación

Contacto de conmutación: max. 1 A

Contacto NO/NC: max. 2 A

Contactos

Contacto de conmutación: 4

normalmente abierto: 6

Contacto normalmente cerrado: 4

Más información del producto

Las sondas magneto-flotantes T20X se utilizan para la detección de niveles límite en depósitos con medios líquidos.

Los materiales utilizados varían según los requisitos, y pueden ser de PVC, PE, PPH, PTFE o acero inoxidable (1.4571), lo que hace que estas sondas sean adecuadas también para su uso con medios altamente agresivos.

En el flotador, que se desliza a lo largo del tubo guía, hay incorporado un imán anular que acciona los contactos Reed situados dentro del tubo mediante su campo magnético. Los contactos son herméticamente sellados en atmósfera protectora y pueden configurarse como conmutadores, contactos normalmente abiertos o normalmente cerrados. Es posible activar varios contactos sucesivamente con un solo flotador, permitiendo así detectar múltiples niveles. De serie, se emplean contactos monostables, lo que significa que el estado del contacto cambia al ser accionado por el imán incorporado en el flotador.

Si el imán supera por encima o por debajo el contacto, éste vuelve a su estado de reposo. Para mantener el estado es necesario un anillo de fijación. Si se van a detectar varios niveles, se requieren varios flotadores y anillos de fijación.

Bajo encargo, también pueden utilizarse contactos bistables. Estos se activan y mantienen su estado hasta que vuelven a ser accionados. Es importante tener en cuenta que estos contactos son sensibles a las vibraciones y no deben usarse en entornos con turbulencias fuertes.
