T206

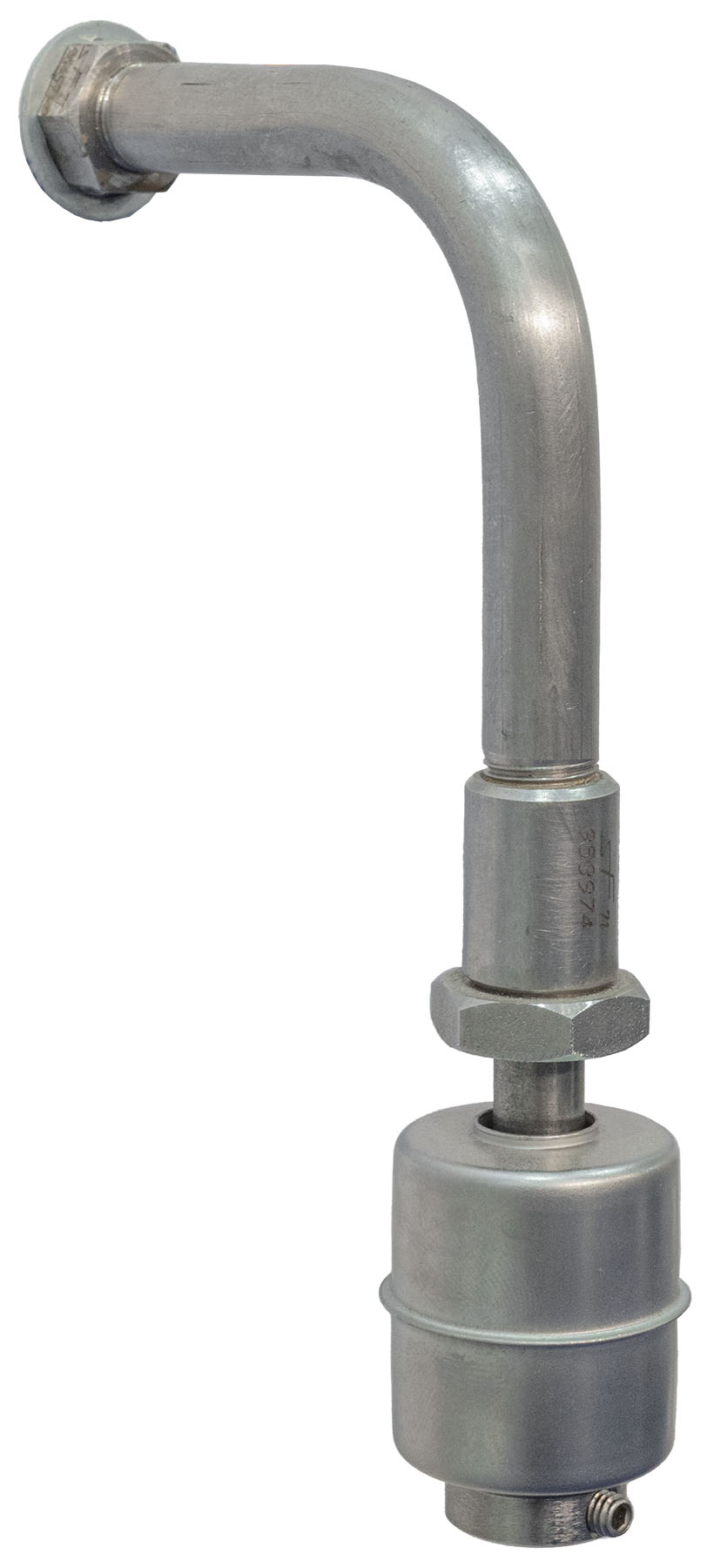

Sondas magnéticas de inmersión de PP o acero inoxidable (1.4571)

Características

Familia de productos

Dispositivos de nivel de llenado

Clase de producto

Supervisión del nivel límite

Adecuado para

Líquido

Principio de medición

Magnet


Características importantes

  • Independientes de la presión, temperatura, espuma, conductividad o constante dieléctrica

  • Diseño simple

  • Alta capacidad de conmutación y repetibilidad de señal

Descripción del producto

Para la detección de niveles límite en depósitos con medios líquidos altamente agresivos

Datos técnicos

Propiedades
Número de contactos
1 x Schließer/Öffner durch 180°-Drehung des Schwimmers
Corriente de conmutación
1 A
Capacidad de conmutación
50 W/VA
T206PP
Tipo de flotador
max. 2 x Typ 12 (13)
máx. 2x Tipo 12(13)
LiYY-Kabel 0,14 mm² | PVC-Litze 0,24 mm²
Temperatura de funcionamiento
60 °C
Presión de funcionamiento
drucklos
Densidad del medio
Typ 12: 0,93 g/cm³ | Typ 13: 0,68 g/cm³
Distancia mínima de contacto con varios flotadores
50 mm
T206VA
Clase de protección EN60529
IP 65
Tipo de flotador
max. 2 x Typ 08
Cable de conexión
PTFE-Litze 0,24 mm²
Longitud del tubo deslizante
max. 1000 mm
Temperatura de funcionamiento
max. 100 °C
Presión de funcionamiento
max. 10 bar
Densidad del medio
Typ 08: 0,78 g/cm³
Distancia mínima de contacto con varios flotadores
42 mm

Más información del producto

Las sondas magneto-flotantes T20X se utilizan para la detección de niveles límite en depósitos con medios líquidos.

Los materiales utilizados varían según los requisitos, y pueden ser de PVC, PE, PPH, PTFE o acero inoxidable (1.4571), lo que hace que estas sondas sean adecuadas también para su uso con medios altamente agresivos.

En el flotador, que se desliza a lo largo del tubo guía, hay incorporado un imán anular que acciona los contactos Reed situados dentro del tubo mediante su campo magnético. Los contactos son herméticamente sellados en atmósfera protectora y pueden configurarse como conmutadores, contactos normalmente abiertos o normalmente cerrados. Es posible activar varios contactos sucesivamente con un solo flotador, permitiendo así detectar múltiples niveles. De serie, se emplean contactos monostables, lo que significa que el estado del contacto cambia al ser accionado por el imán incorporado en el flotador.

Si el imán supera por encima o por debajo el contacto, éste vuelve a su estado de reposo. Para mantener el estado es necesario un anillo de fijación. Si se van a detectar varios niveles, se requieren varios flotadores y anillos de fijación.

Bajo encargo, también pueden utilizarse contactos bistables. Estos se activan y mantienen su estado hasta que vuelven a ser accionados. Es importante tener en cuenta que estos contactos son sensibles a las vibraciones y no deben usarse en entornos con turbulencias fuertes.

Independiente de:

  • Presión
  • Temperatura
  • Espuma
  • Conductividad
  • Constante dieléctrica
