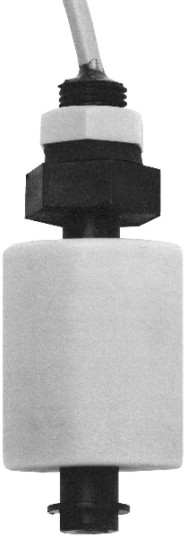

T205 PP

Sonda magnética de inmersión de PP

Características

Familia de productos

Dispositivos de nivel de llenado

Clase de producto

Supervisión del nivel límite

Adecuado para

Líquido

Principio de medición

Magnet


Características importantes

  • Independientes de la presión, temperatura, espuma, conductividad o constante dieléctrica

  • Diseño simple

  • Alta capacidad de conmutación y repetibilidad de señal

Descripción del producto

Para la detección de niveles límite en depósitos con medios líquidos altamente agresivos

Datos técnicos

Propiedades
Clase de protección
IP 65
Número de nadadores
1x Typ 12 | 1x Typ 13
Cable de conexión
LiYY-Kabel 0,14 mm² | PVC-Litze 0,24 mm²
Temperatura de funcionamiento
max. 60 °C
Presión de funcionamiento
drucklos
Número de contactos
1x Schließer / Öffner
Corriente de conmutación
1 A
Voltaje de conmutación
250 V AC
Capacidad de conmutación
50 W/VA
Tipo de flotador
Tipo 12
Zylinder PP 19 mm Ø | Dichte 0,93 g/cm³
Tipo 13
Zylinder PP 25 mm Ø | 0,68 g/cm³

Más información del producto

Las sondas magneto-flotantes T20X se utilizan para la detección de niveles límite en depósitos con medios líquidos.

Los materiales utilizados varían según los requisitos, y pueden ser de PVC, PE, PPH, PTFE o acero inoxidable (1.4571), lo que hace que estas sondas sean adecuadas también para su uso con medios altamente agresivos.

En el flotador, que se desliza a lo largo del tubo guía, hay incorporado un imán anular que acciona los contactos Reed situados dentro del tubo mediante su campo magnético. Los contactos son herméticamente sellados en atmósfera protectora y pueden configurarse como conmutadores, contactos normalmente abiertos o normalmente cerrados. Es posible activar varios contactos sucesivamente con un solo flotador, permitiendo así detectar múltiples niveles. De serie, se emplean contactos monostables, lo que significa que el estado del contacto cambia al ser accionado por el imán incorporado en el flotador.

Si el imán supera por encima o por debajo el contacto, éste vuelve a su estado de reposo. Para mantener el estado es necesario un anillo de fijación. Si se van a detectar varios niveles, se requieren varios flotadores y anillos de fijación.

Bajo encargo, también pueden utilizarse contactos bistables. Estos se activan y mantienen su estado hasta que vuelven a ser accionados. Es importante tener en cuenta que estos contactos son sensibles a las vibraciones y no deben usarse en entornos con turbulencias fuertes.

Independiente de:

  • Presión
  • Temperatura
  • Espuma
  • Conductividad
  • Constante dieléctrica
