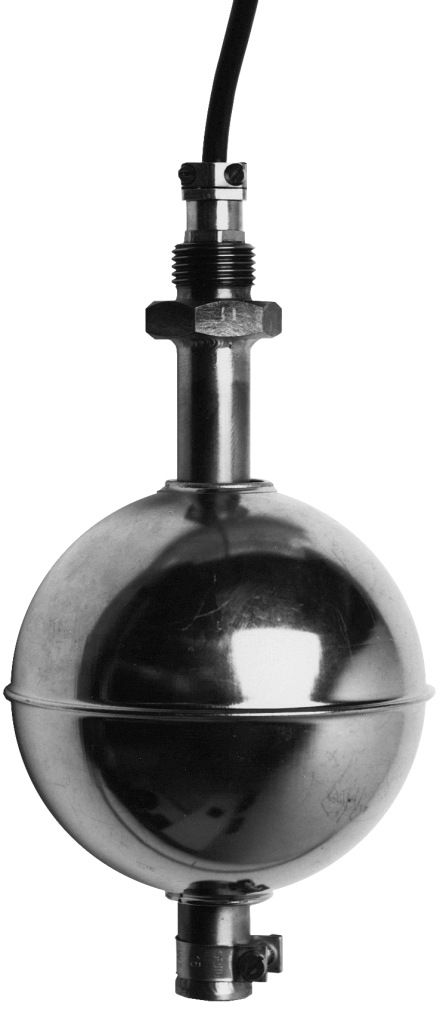

Descripción del producto
Las sondas de inmersión magnéticas continuas T30... se utilizan para la detección semi-continua del nivel en depósitos que contienen medios líquidos.
Datos técnicos
Datos técnicos
- conexión
- Dose
- Clase de protección de la toma / clavija
- IP 65
- Clase de protección EN60529 cable
- IP 55
- Tipo de flotador
- 07
- Cable de conexión
- 1000 mm Silikon 0,5 mm²
- Longitud del tubo deslizante
- max. 6000 mm
- Temperatura de funcionamiento
- max. 130 °C
- Presión de funcionamiento
- max. 20 bar
- Densidad del medio
- Typ 07: 0,54 g/cm³
- Resolución
- 7,5 mm | 10 mm | 15 mm | 20 mm | 1% | 2% | 5%
- Accesorios
- R/I-Wandler TK-101
TK-309 Configurar
TK309 - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ] - [ 5 ] - [ 6 ] - [ 7 ] - [ 8 ]
Más información del producto
Los materiales utilizados son, según los requisitos, PVC, PE, PPH, PTFE, latón o acero inoxidable (1.4571). Esto hace que las sondas de inmersión magnéticas sean adecuadas también para el uso con medios altamente agresivos. En el flotador, que se desliza sobre el tubo guía, hay integrado un anillo magnético que conmuta los contactos Reed situados dentro del tubo mediante su campo magnético. Estos actúan sobre una cadena de resistencias compuesta por elementos individuales, captando de forma continua una resistencia parcial proporcional a la altura del nivel. Gracias a la tecnología empleada, esta captación es prácticamente continua. Los contactos están herméticamente sellados y montados en una placa de circuito dentro del tubo guía. La resolución de la medición puede adaptarse a las necesidades específicas mediante la elección de la graduación: 7,5 / 10 / 15 / 20 mm o 1%/2%/5%.
La resolución de la medición se determina mediante la elección de la graduación. Esto permite adaptar de forma óptima cada medición a las condiciones específicas. Es posible añadir posteriormente valores límite.
