Descripción del producto
En el interior del flotador se integran uno o dos contactos Reed junto con un imán permanente montado de forma móvil como elemento de conmutación.
Datos técnicos
Propiedades
- Clase de protección EN60529
- IP 68
- Entrada de cable
- PVC , PTFE
- Sección del conductor
- 3 x 0,75 mm², PUR 3x0,5mm²
- Sistema de conmutación
- Reed-Schalter
- Contacto
- Wechsler, NO, NC (QFS-11 nur NO oder NC)
- Voltaje de conmutación
- 4...250 V AC/DC
- Corriente de conmutación
- 1 mA ...1 A
- Capacidad de conmutación
- max. 1A, 60 VA/60 W
- Histéresis de conmutación
- ca. 100 mm
- Ángulo de conmutación
- ca. + 20° / – 20°
Flotador
- Material del flotador
- PE (Polyethylen)
- ltdata.
- ltdata.
- ltdata.
Temperatura de funcionamiento
- TPK(V), AEM
- max. + 60 °C
- PUR
- max. + 70 °C
- Cable de silicona, teflón con flotador de PE
- max. + 80 °C
Presión de funcionamiento

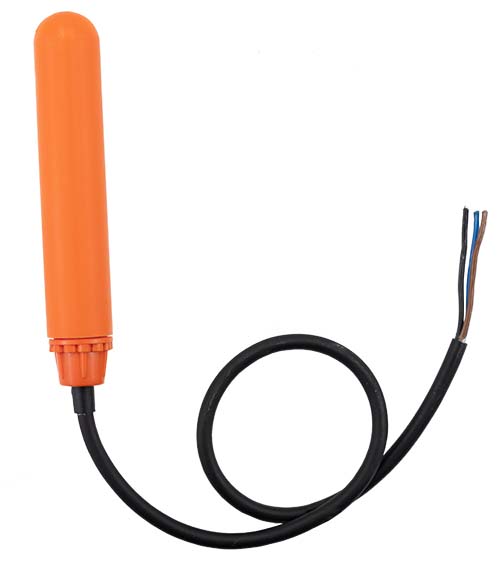

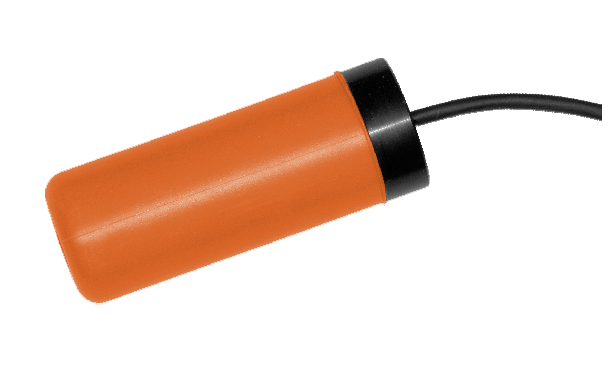

- Cilindro
- max. 1 bar

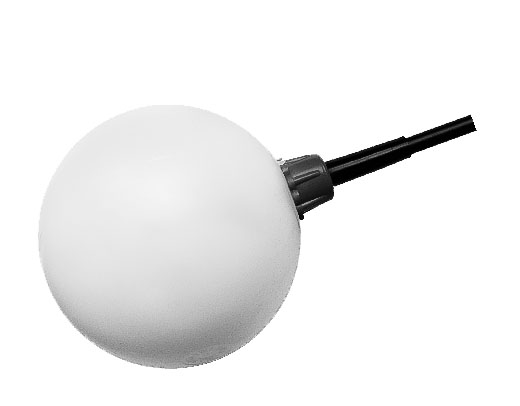

- Esfera
- max. 2 bar
QFS-1X Configurar
QFS1 - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ] - [ 5 ] - [ 6 ] - [ 7 ]
Más información del producto
El cuerpo flotante del interruptor de flotador QFS-1 está fabricado en polietileno. La estructura del elemento de conmutación está diseñada de tal manera que el proceso de conmutación se activa incluso con un leve desplazamiento del elemento con respecto a la posición horizontal. La conexión del elemento de conmutación se realiza a través de un cable de tres hilos altamente flexible, que al mismo tiempo sirve para la fijación mecánica del QFS.
El QFS completo está diseñado de manera que el cuerpo flotante y la entrada del cable están herméticamente sellados.
