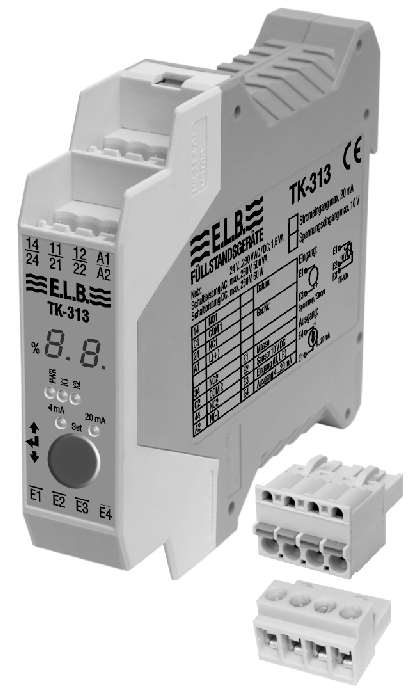

TK-313 Convertidor de señales 4...20 mA

Evaluation unit with 2 change over limit contacts

Características

4...20 mA

Familia de productos

Dispositivos de visualización/evaluación

Clase de producto

Convertidor de señales

Adecuado para

Principio de medición

Características importantes

Descripción del producto

The TK-313 limit comparator can be used in conjunction with our TK-30... continuous level sensors with 0(4)...20 mA or 0...10 V output signal for level control / measurement.

Datos técnicos

Propiedades

Clase de protección EN60529 abrazadera: IP 20

Clase de protección EN60529 carcasa del panel frontal: IP 40

Temperatura de funcionamiento: –20...+60 °C

Voltaje nominal: 24... 230 V AC/DC

Consumo eléctrico: 2 VA

Dimensiones carcasa tipo B: 22,5 x 114,5 x 99

Dimensiones carcasa tipo C: 22,5 x 114,5 x 114

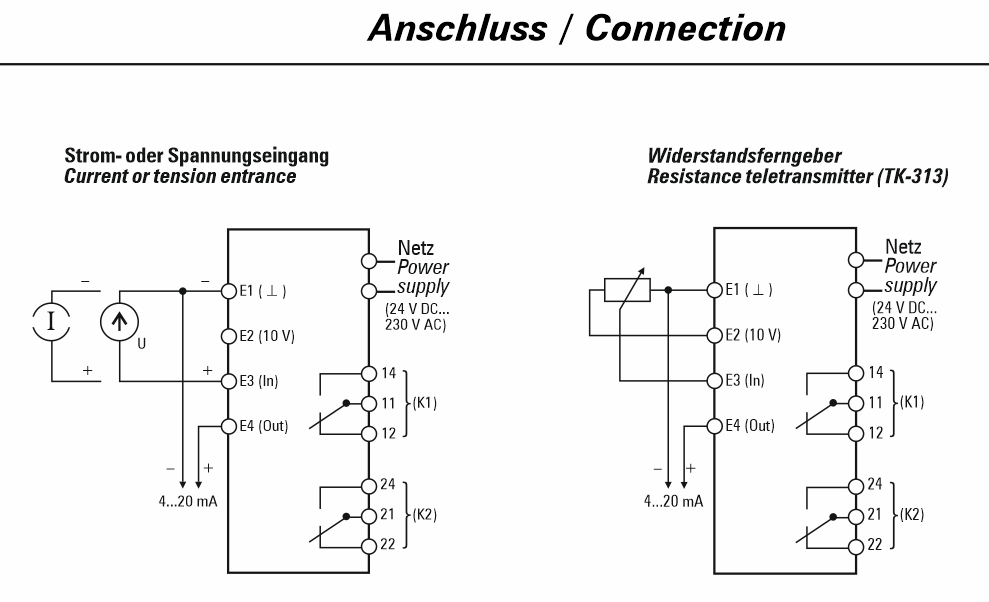

Entrada

potencia: 0/4...20 mA

Tensión: 0...10 V

Resistencia en circuito de tres hilos RG: 0–4...10 kΩ

Salidas

Contactos de salida: 2 Wechselkontakte

Voltaje de conmutación: max. 250 V AC

Corriente de conmutación: max. 3 A

Capacidad de conmutación: max. 500 VA

Tolerancia de la influencia de la temperatura: max. ± 0,6 % der Signalspanne

Montaje: Tragschiene nach EN 50022

Salida de corriente: 4...20 mA bezogen auf die Masse des Eingangs

Visualización (%): 2-stellig, 7-Segment

Peso: 175 g

ltdata.

TK-313 Configurar

TK-313 - [ 1 ] - [ 2 ]

1 Gehäuse

B : Steckklemme (verschraubbar)
C : Steckklemme (Federkraft)

2 Eingang

0 : 0/4...20 mA
3 : Widerstand 0–4...10 kΩ

Más información del producto

Where more than 2 limit values (change-over contacts) are required, individual limit comparators can be connected in parallel to form a
functional unit or the evaluator TK-315 can be used. All limit values can be adjusted freely over the entire measuring length.

The signal at the input of the limit comparator is compared with switchpoint values which can be adjusted digitally by the user.

If this limit values are exceeded or not reached, the respective isolated output contact operates. The output relays of the TK-313 limit comparator operate on an open-circuit current principle. The measuring signal is indicated digitally in %. The TK-313 possesses a wide range power pack and can be operated by 24 V DC to 230 V AC .
