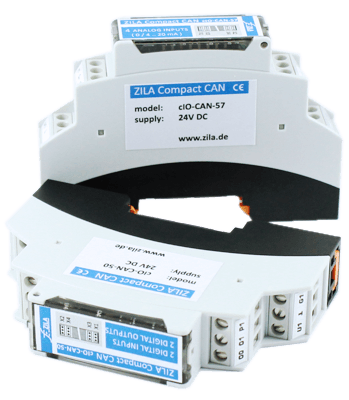

cIO CANopen Module

Módulos compactos de E/S para montaje en carril DIN

Características

CANopen

Familia de productos

Dispositivos de visualización/evaluación

Clase de producto

Convertidor de señales

Adecuado para

Principio de medición

Características importantes

  • Módulos de E/S flexibles para la integración de señales analógicas y digitales en una red CAN

  • Disponibles para una amplia variedad de señales de sensores y de control

  • Muy versátiles como ampliación para sistemas de prueba y automatización

Descripción del producto

Los módulos de la serie cIO-CAN son unidades de entrada y salida de uso universal para la integración de señales de sensores y de control en sistemas de prueba y automatización con protocolo CANopen.

Datos técnicos

Propiedades
Carcasa
Kunststoffgehäuse zum Aufrasten auf DIN-Trageschienen
Dimensiones
ca. (LxBxH) 18 x 90 x 62 mm
Circuitos internos
Ausgangsschutzschaltungen gegen Überspannung und elektrostasche Entladung
Bus de campo y nivel de E/S
getrennt durch galvanische Trennung
Conexión eléctrica
Tensión de funcionamiento
11...32V DC (typ. 24V DC)
Temperatura de funcionamiento
0...+55 °C
Temperatura de funcionamiento
optional -40...+70 °C
Sección del conductor
0,08...1,5 mm² (AWG28...AWG14)
Propiedades del Bus CAN
Tasa en baudios (máx.)
1 MBit
Estándares ciA
Ds301 Version 4.2 & DS401 Version 3.0
Normas ISO
ISO11898 (+ Transceiver TJA1050)
PDO
siehe Dokumente

Más información del producto

La carcasa de plástico, extremadamente compacta, está diseñada para un montaje en carril DIN. Mediante interruptores DIP, la identificación del nodo (Node-ID) y la velocidad en baudios del bus CAN se configuran de forma rápida y sencilla.


Los módulos de E/S implementan los estándares CANopen DS301 y DS401. Los módulos son compatibles con mensajes CAN de 11 y 29 bits de identificador.

Modulübersicht

Módulo Características

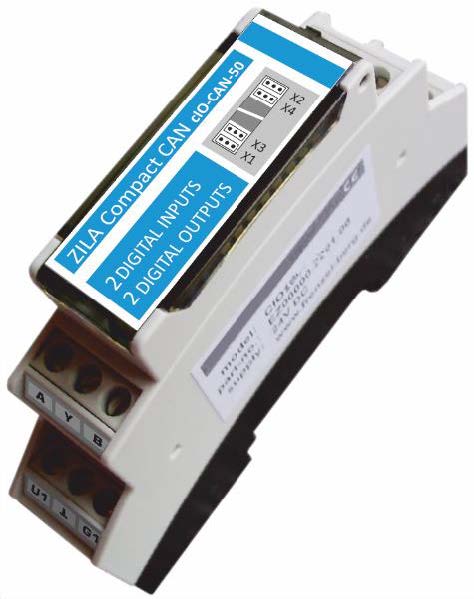

cIO-CAN-50
  • Dos entradas digitales (24V)
  • Dos salidas digitales (24 V); conmutación de la alimentación
  • Funciones especiales: contador de eventos, medición de pulsos, modulación por ancho de pulsos (PWM)
cIO-CAN-51
  • Dos salidas digitales (24 V) como controladores en puente completo, con una capacidad máxima de 2 A
  • Corriente de pico apta para motores de corriente continua, válvulas y similares
cIO-CAN-52
  • Cuatro salidas analógicas (-10V...+ 10V)
cIO-CAN-53
  • Una salida de corriente analógica (0…1 A) para una válvula proporcional
cIO-CAN-55
  • Cuatro entradas (0...+10V / -10...+10V )
  • Resolución: 16 Bit
cIO-CAN-56
  • Medición de temperatura, rango de medida de -100 °C a +500 °C (resolución de 0,1 K)
  • Número de canales de medición: cuatro en técnica de dos hilos, dos en técnica de tres hilos, uno en técnica de cuatro hilos
cIO-CAN-57
  • Cuatro entradas de corriente analógicas (0...20 mA / 4...20 mA)
  • Resolución: 16 Bit
cIO-CAN-58
  • Dos entradas de corriente analógicas (4...20 mA)
  • Resolución: 12 Bit
cIO-CAN-59
  • Dos entradas digitales (24V)
  • Dos entradas digitales (24 V) con conmutación de alimentación
  • Funciones especiales: contador comparador
cIO-CAN-60
  • Dos entradas de corriente analógicas 0 .. 20 mA
  • Resolución: 12 Bit

Funciones de los módulos de E/S CANopen

  • Asignación dinámica de PDO
  • Identificadores de PDO variables
  • Modos de transmisión PDO en CANopen: síncrono, asíncrono, activado por eventos, cíclico, acíclico basado en tramas remotas
  • Temporizador de eventos y de inhibición para todos los PDO de transmisión
  • Nodeguarding, Lifeguarding y Heartbeat
  • Mensajes de emergencia

Características del bus CAN

  • Bus CAN conforme a la norma ISO 11898
  • Módulos de E/S remotos CANopen según los borradores de norma CiA DS301 versión 4.2 y DS401 versión 3.0
  • Velocidades de transmisión del bus CAN hasta 1 Mbit
  • Bus CAN conforme a ISO 11898 con transceptor TJA1050
