Descripción del producto
The water level gauge is particulary suitable for all liquid media which are aggressively hot and rapidly moved in a container, but are not too much contamined.
Datos técnicos
Propiedades
- Conexión del depósito
- Flansch ab DN 25 oder Verschraubung ab G ½"
- Material del flotador
- PPH max. 2,5 bar, Glas max. 10 bar
- Longitud del cable
- bei monostabilem Kontakt: Standard 2 m
- Número de contactos
- beliebig
- Distancia entre contactos
- min. 10 mm
- Temperatura del fludio
- mit Plexiglasrohr max. +70 °C
- Densidad del medio
- ρ ≥ 0,95 g/cm³ | ρ ≥ 0,85 g/cm³ (auf Wunsch)
Características W-350
- Material del tubo de vidrio de observación
- transparentes PVC
- Temperatura del fludio
- max. +60 °C
- Presión de funcionamiento
- max. 2,5 bar
- Material de la brida
- PVC
- Conexión de material con válvula angular
- PVC
- Material del anillo de sellado
- Gummi
Características W-351
- Material del tubo de vidrio de observación
- Hartglas, Plexiglas
- Temperatura del fludio
- max. +120 °C
- Material de la brida
- Rotguss
- Conexión de material con válvula angular
- Rotguss
- Material del anillo de sellado
- Silikon
- Presión de funcionamiento con tubo de vidrio
- max. 10 bar
- Presión de funcionamiento con tubo de plexiglás
- max. 2 bar
Características W-352
- Material del tubo de vidrio de observación
- Hartglas, Plexiglas
- Temperatura del fludio
- max. +120 °C
- Material de la brida
- Edelstahl
- Conexión de material con válvula angular
- Edelstahl 1.4571 als Bogen 90°
- Material del anillo de sellado
- PTFE und Viton
- Presión de funcionamiento con tubo de vidrio
- max. 10 bar
- Presión de funcionamiento con tubo de plexiglás
- max. 2 bar
Características W-353
- Material del tubo de vidrio de observación
- Hartglas, Plexiglas
- Temperatura del fludio
- max. +120 °C
- Material de la brida
- Edelstahl
- Conexión de material con válvula angular
- Edelstahl 1.4401
- Material del anillo de sellado
- PTFE und Viton
- Presión de funcionamiento con tubo de vidrio
- max. 10 bar
- Presión de funcionamiento con tubo de plexiglás
- max. 2 bar
W-35X Configurar
Su configuración
- Designación básica
- W35
- Anschlussmaterial
- Rohrmaterial
- Flanschgröße
- Mittenentfernung
Más información del producto
- Type W-350 PVC with angle valve

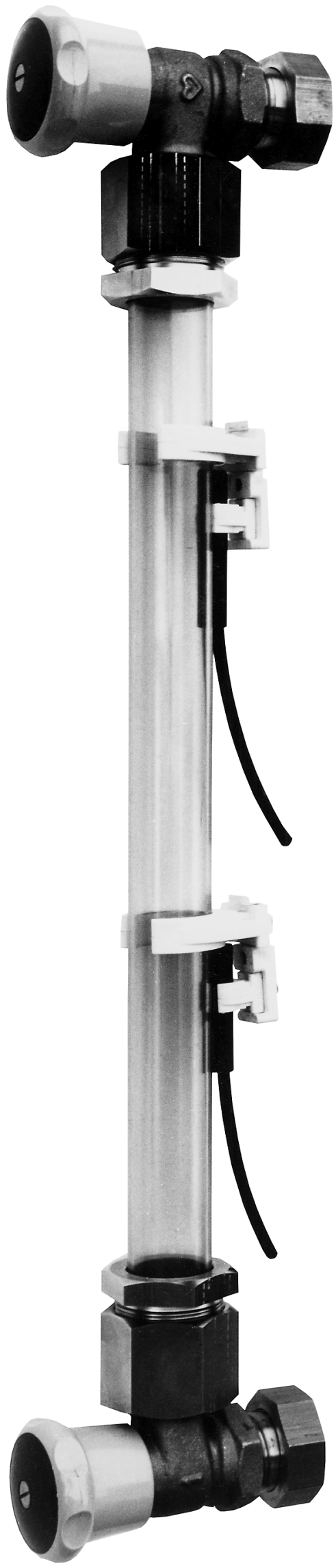

- Type W-351 Red brass with angle valve
- Type W-352 Stainless steel as angle valve
- Type W-353 SST with angle valve
For a stirred or rapidly moved medium the water level gauge W-350/351/352/353 is acting like a damping by-pass. Depending on aggressivity and temperature various materials can be used, e.g. the type W-350 for highly aggressive media, the stainless steel type being preferred for hot and lightly aggressive liquids. The water level gauge also serves as a sight glass indicator, the switching point for the level regulation are steplessly adjustable directly on the instrument. The sight glass is made of glass or transparent plastic material (Plexi, PVC) and has a floating element fitted with a clearly visible solenoid. This solenoid serves as an optical indicating instrument and actuates at the same time steplessly adjustable reed contacts (mono-stable or on request bistable) or micro switches on its exterior face. The number of contacts fitted on the water level gauge is optional. Furthermore the water level gauge might be equipped with a protective pipe and with a drain cock for evacuation purposes.
