Beschreibung

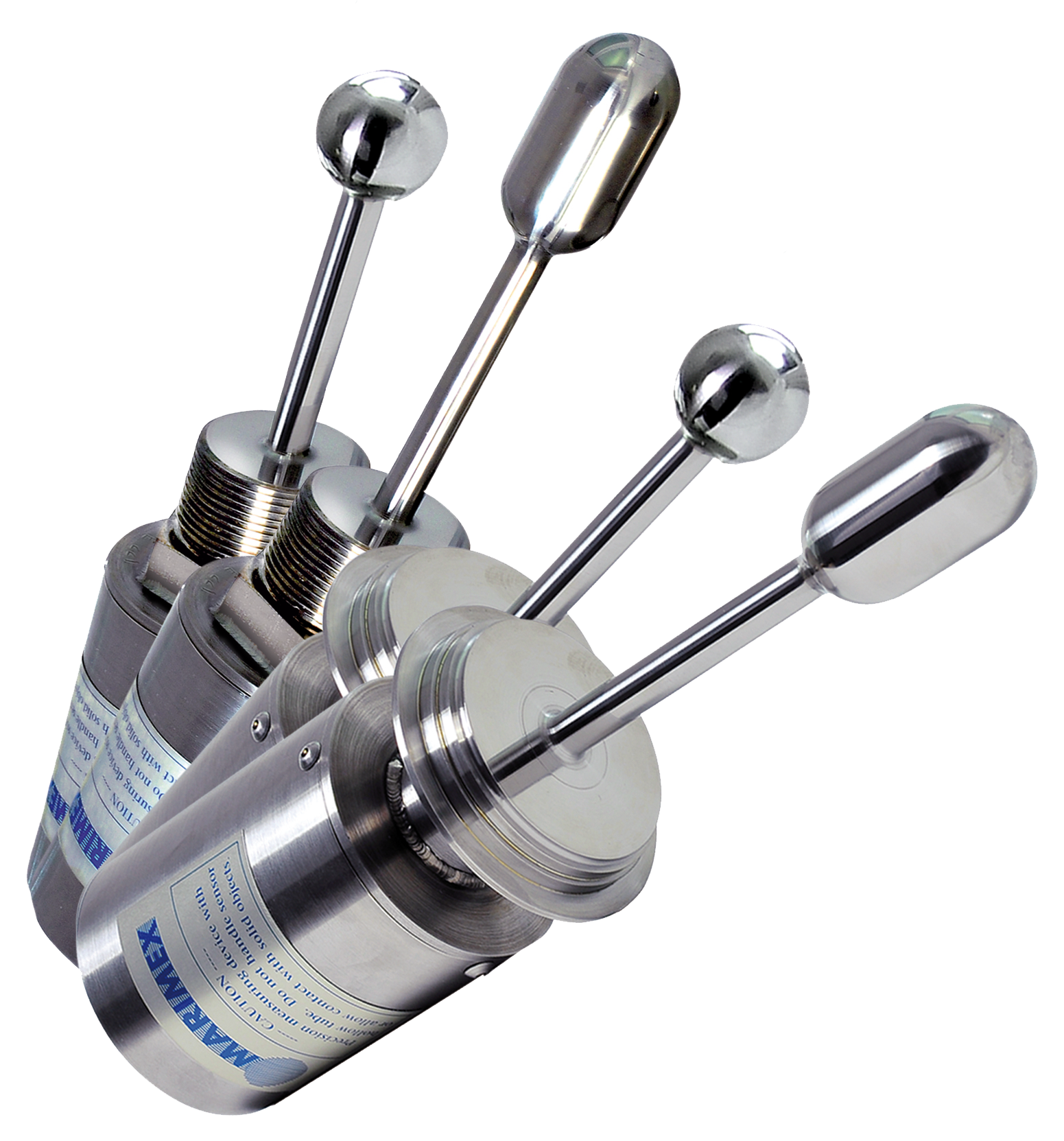

Wartungsfreier Inline Viskositätssensor zur präzisen und zuverlässigen Echtzeitmessung der Viskosität direkt im Prozess.
Technische Daten
Eigenschaften
- Material
- 1.4571 / 1.4404 (316Ti / 316L)
- Schutzart
- IP65
- Prozesstemperatur
- -10°C … +130°C | (integriertes Pt100 im Messfühler)
- Prozessdruck max.
- Vakuum ... 64 bar
- Prozessverbindungen
- NPT | M48 | Varivent® | Tri-Clamp
- Kabellänge Sensor - Transmitter
- Max. 1.000 Meter
- Fließgeschwindigkeit max.
- 5 m / sec
- Ex-Zulassung
- II 1/2G Ex ia IIC T6...T3 Ga/Gb | (optional)

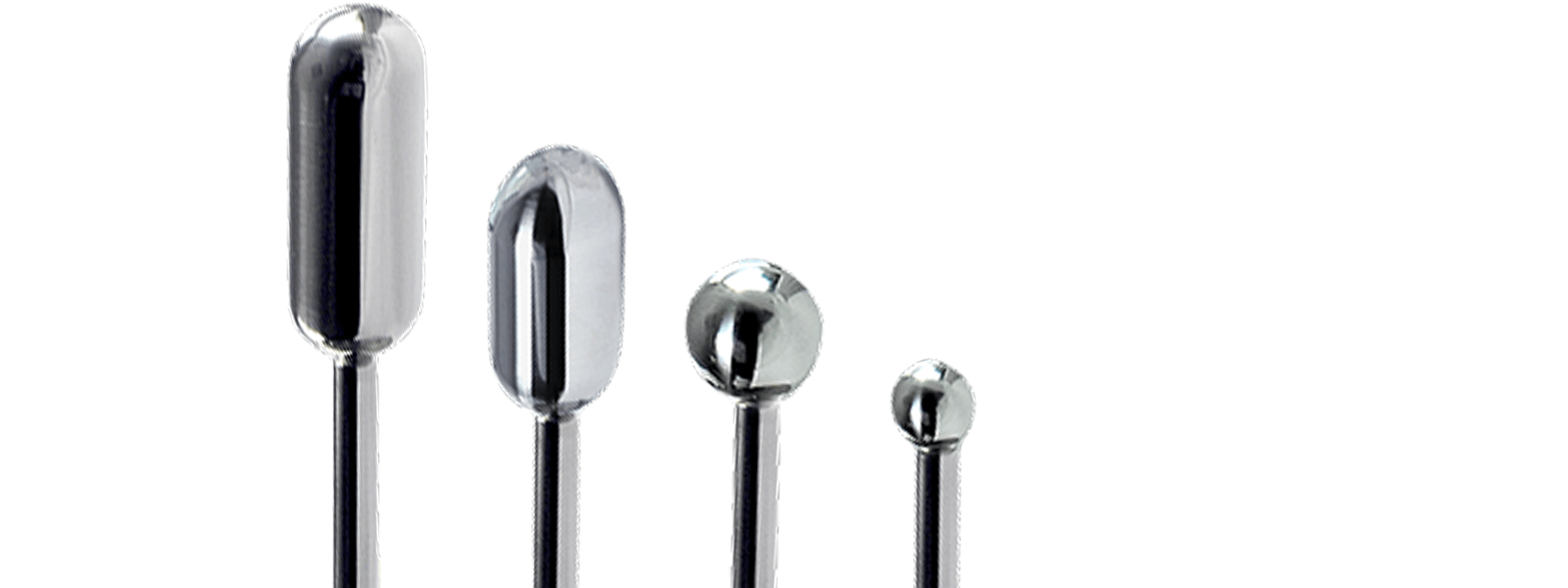

Sensortyp

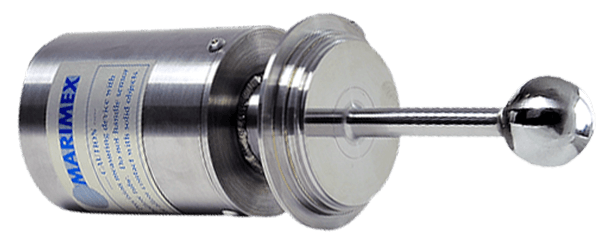

- Kugel
- VA-100B

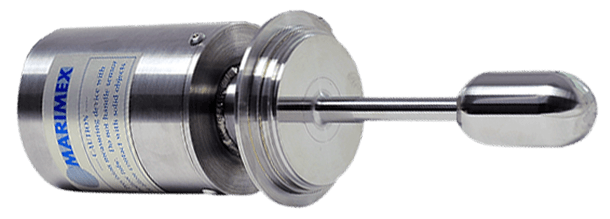

- Zylinder
- VA-100C
Reproduzierbarkeit
- VA-100B
- ± 0,5% | ± 1 Digit
- VA-100C
- ± 0,3% | ±1 Digit
Messbereiche
- VA-100B
- 0,1 - 2.500 mPa·s x g/cm³
- VA-100C
- 10 - 25.000 mPa·s x g/cm³

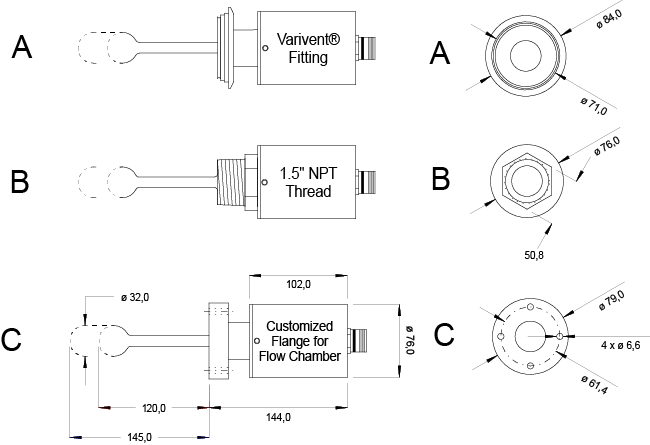

Abmessungen Messfühler
- VA-100B
- Ø 32 x 145 mm
- VA-100C
- Ø 32 x 120 mm

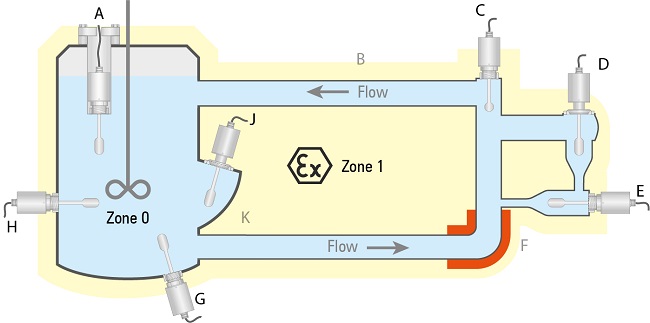

Einbauposition
- Behälter
- Tank
- Rohrleitung
- Durchflusszelle
- Einbau ist lageunabhängig
ViscoScope® VA-100 konfigurieren
Ihre Konfiguration
- Grundbezeichnung
- VA-100
- Viskositätsbereich
- Temperaturbereich
- Prozessverbindung
- Material
- Ex-Bereich
Weiterführende Produktinformationen
Alle prozessberührenden Teile sind komplett verschweisst. Bewegliche Teile nutzen sich nicht ab und es entstehen keine Leckagen, die das Innere des Sensorgehäuses beschädigen. In jedem ViscoScope® Viskosimeter befindet sich ein im Messfühler integriertes Pt100. Der VA-100 Sensor zur Viskositätsmessung wird serienmässig gefertigt uns ist mit zwei Messfühler-Ausführungen in einer Temperaturklasse sowie drei verschiedenen Prozessverbindungen verfügbar.
Der Messfühler des ViscoScope® Sensors ist komplett verschweisst, so dass keine beweglichen Teile mit der zu messenden Flüssigkeit in Berührung kommen. Elektrische Spulen regen den Messfühler bei seiner Resonanzfrequenz zu einer oszillierenden Torsion mit geringer Amplitude an. Im Transmitter befindet sich ein schneller PID-Regler, der die Amplitude konstant hält, d.h. je höher die Viskosität wird, desto grösser wird die Spannung, die ein Mass für die dynamische Viskosität in mPa·s x g/cm3 (η x ρ) ist. Die geringe Amplitude bei Resonanzfrequenz verhindert eine Materialermüdung, so dass sich keine Teile verstellen oder abnutzen können.
