Descripción del producto

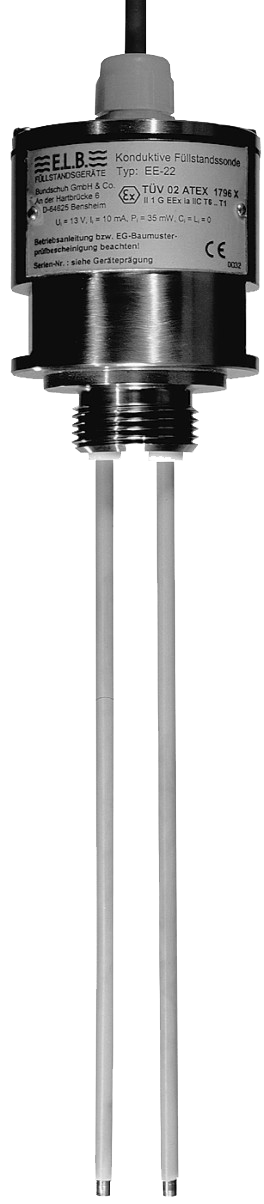

Conductive electrodes EE-2XF for monitoring conductive liquids within the Ex area Zone 0 (Cat. 1) for water-polluting and flammable liquids.
Datos técnicos
Propiedades
- conexión
- Edelstahl (1.4571)
- Clase de protección
- IP 65
- Protección Ex
- TÜV 02 ATEX 1796 X
- Tipo de protección Ex
- II 1 G Ex ia IIC T6 bzw. Ex ia IIB T6 / II ½ G Ex ia IIC T6 bzw. Ex ia IIB T6
- Rosca de conexión
- G1", G1¼", G1½”
- Longitud del recubrimiento
- voll=ganzer Stab (10 mm am Stabende sind blank) teil =ca. 250 mm von oben
- Diámetro de la varilla
- 4 oder 6 mm
- Longitud de la varilla
- max. 6 m
- Presión de funcionamiento del lado del medio
- max. 40 bar
- Valores máximos admisibles de conexión eléctrica
- Stromkreis in Zündschutzart Eigensicherheit Ex ia IIC/IIB
- Valores de conexión
- Ui 15V | Li 10 mA | Pi 100 mW
- Inductancias / capacitancias internas
- vernachlässigbar klein
- espaciador
- ab Länge > 1000 mm je 1000 mm 1 Abstandshalter
Temperatura de funcionamiento
- Categoría 1 Clase T6...T1
- 60 °C
- Categoría 2 Clase T6
- Medien & Umgebung 80 °C
- Categoría 2 Clase T5
- Medien & Umgebung 95°C
- Categoría 2 Clase T4
- Medien 130°C, Umgebung 100°C
- Categoría 2 Clase T3...T1
- Medien 150°C, Umgebung 100 °C
Material
- Entrada de cable EE-21
- Edelstahl (1.4571)
- Entrada de cable EE-22
- PVDF
- Material del cuerpo del electrodo
- Edelstahl (1.4571)
- Sello (cabezal)
- Viton
- Junta (lado de apoyo)
- Viton / PTFE
- Conexión del conductor de ecualización de potencial
- Edelstahl (1.4571)
- Material de las varillas electrodo
- Edelstahl (1.4571), Hastelloy B, Hastelloy C, Tantal
- Recubrimiento del material
- PTFE
EE-2XF Configurar
Su configuración
- Designación básica
- EE2
- Typ
- Elektrodenanzahl
- Anschlussgewinde
- Stabmaterial
- Stabdurchmesser
- Beschichtung
- Kabelbruchwiderstand
- Sicherheitsfunktion
- Stablänge
Más información del producto
By using the conductive electrodes of our EE-21...F/EE-22...F line you can monitor conductive liquids within zone 0 (category 1). They are also approved by the “DIBt” (German Institute for Structural Engineering) as liquid level limit switches for the overfill protection of containers for storing water-endangering and combustible liquids. The screw connection of the EE-21...F/EE-22...F consists of stainless steel 1.4571. The electrode rods are made of stainless steel, 1.4571, Hastelloy B, Hastelloy C or tantalum. Through this the conductive electrodes EE-21...F/EE-22...F are suitable for use with highly aggressive media. The conductive electrodes of the EE-21...F/EE-22...F line are designed to be mounted within containers, the room inside the container can be classified as Ex-zone 0 (category 1).
- Overfill cut-out device Z-65.13-405
- EC Type-Examination Certificate TÜV 02 ATEX 1796 X
- Completely useable within Ex-zone 0 (category 1)
- also with unconnected cable end
- One electrode can measure up to 4 limit heights
- Optional assembling thread G 1" (for 1 limit height)
- Measuring the limit heights of conductive gassing media (ammoniacal gas liquor, fermentable solutions)
- Interference-proof measurement
- Interface measurement conductive / non-conductive
