ER-Serie

Relés de electrodos

Características

EX

Familia de productos

Dispositivos de visualización/evaluación

Clase de producto

Relé

Adecuado para

Líquido

Principio de medición

Características importantes

  • Aprobado como parte de un sistema de protección contra sobrellenado/fugas

  • Certificación TÜV ATEX

  • Disponible como relé de 1 canal o de 2 canales, con rango de sensibilidad ajustable y pulsador de reconocimiento opcional

Productos de esta serie

3 Las variantes serán mostradas

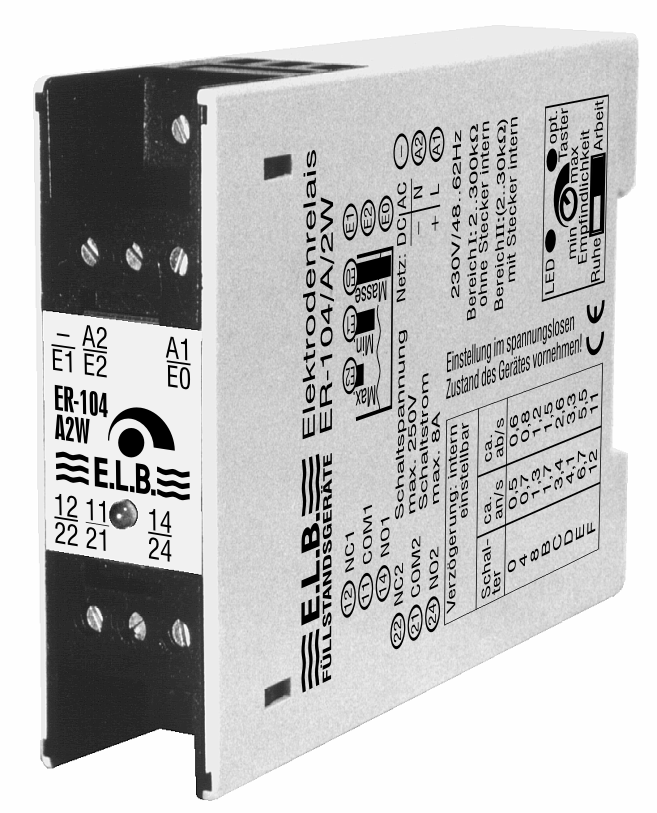

ER-104
EX

ER-104

Relé de electrodos de 1 canal

ER-107
WHG overfill protection leakage detector

ER-107

Relés de electrodos con homologaciones generales para construcciones Z-65.13-405, Z-65.40-191

ER-214
2-channel

ER-214

Relés de electrodos

Descripción del producto

Relés de electrodos para la detección de nivel por conductividad, aptos para todas aquellas aplicaciones en las que se deban detectar, controlar o supervisar medios líquidos conductores.

Datos técnicos

Propiedades
detalles
folgen

product description






Más información del producto

El relé de electrodos suministra una tensión de medida que se aplica tanto al electrodo de masa como a los demás electrodos. Cuando el electrodo de masa y otro electrodo entran en contacto con el líquido, circula una pequeña corriente alterna de medida que indica la presencia o ausencia del medio. Esta corriente es detectada y evaluada por el relé de electrodos. En estos dispositivos, la sensibilidad de respuesta puede ajustarse de forma óptima para distintos tipos de medios. Incluso es posible detectar interfaces entre líquidos con diferentes conductividades. Se evita de forma segura la electrólisis del medio y la aparición de tensiones peligrosas por contacto.

En zonas con riesgo de explosión, los relés de electrodos actúan como interfaz (separación galvánica) entre las áreas Ex y no Ex. El circuito de seguridad intrínseca está galvánicamente separado del circuito no intrínsecamente seguro hasta un valor pico de tensión de 375 V. Los relés de electrodos no deben utilizarse por sí solos (sin medidas de protección adicionales) dentro de zonas Ex. No obstante, si se instalan en una carcasa aprobada para zonas Ex, su uso en entornos con riesgo de explosión está permitido. La separación segura ha sido verificada y certificada por la TÜV.

Los relés de electrodos también pueden usarse como relés de protección de contactos, sobretodo en aplicaciones donde emisores de señal con baja capacidad de carga admisible (por ejemplo, < 10 mA) deben conmutar cargas de mayor potencia.

  • Conmutación entre modo de corriente de trabajo y reposo
  • Separación galvánica segura entre entrada, red y contactos
  • Rangos de sensibilidad ajustables
  • Diversas tensiones de alimentación disponibles
  • Diferentes retardos de conmutación (también configurables)
  • Pulsador de reconocimiento opcional
  • Relés de 1 y 2 canales, el relé de 2 canales permite detectar 2 valores límite, 2 funciones MinMax o 1MinMax y 1 valor límite
  • Formato tarjeta de 19"

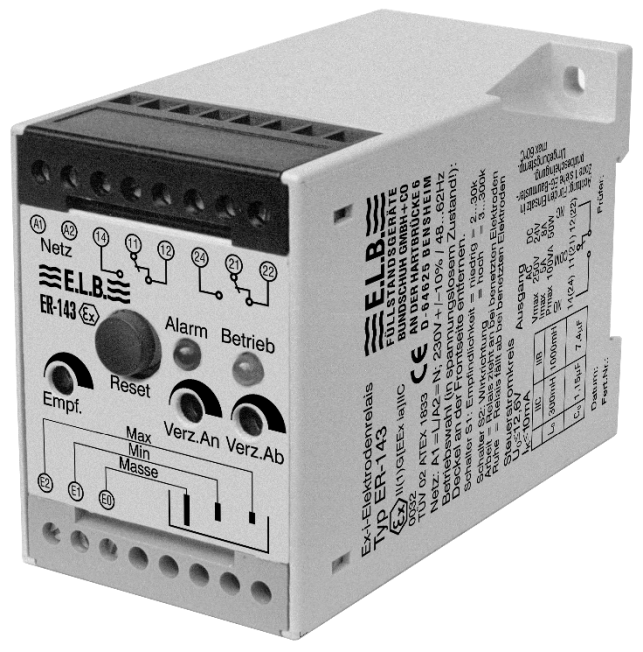

  • Certificación TÜV ATEX (ER-142... y ER-143...)
  • El ER-214 se basa en tecnología de microprocesador

Documentos y descargas

Productos de esta serie

3 Las variantes serán mostradas

ER-104
ER-107
ER-214
