QFS-40

Interruptor de flotador empotrable

Características

Familia de productos

Dispositivos de nivel de llenado

Clase de producto

Supervisión del nivel límite

Adecuado para

Líquido

Principio de medición

Schwimmer


Características importantes

  • máx. 10 bar | máx. 100°C

  • Conexión: G ½", M16

  • Material: Polipropileno o PVDF

Descripción del producto

El interruptor de flotador empotrable QFS-40 ha sido diseñado como una solución económica para la supervisión de líquidos en depósitos.

Datos técnicos

Datos técnicos
Carcasa del interruptor
PPH| PVDF
Sello
NBR (PPH) | FPM (PVDF)
Temperatura de funcionamiento
PPH max. 80 °C| PVDF max. 100 °C
Presión de funcionamiento
max. 10 bar
Posición de montaje
horizontal (±30° von der Horizontalen)
Conjunto de contactos
Schliesser-, Öffnerkontakt (je nach Einbau)
Conexión eléctrica
PVC-Kabel
Capacidad de conmutación
max. 230 V AC/DC| max. 40 VA, max. 2 A
Resistencia de contacto
max. 80 mW
Mín. fuerza eléctrica
400 V DC / 1 s
Cargas inductivas / capacitivas
Unbedingt Kontaktschutz vorsehen
Densidad del fluido
PPH > 0,6 kg/dm³ | PVDF > 0,95 kg/dm³
Clase de protección
IP 68
Conexiones

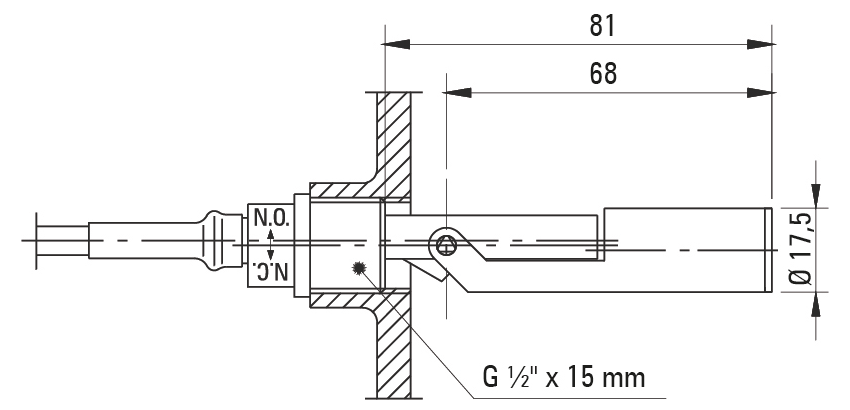

external installation
G ½"

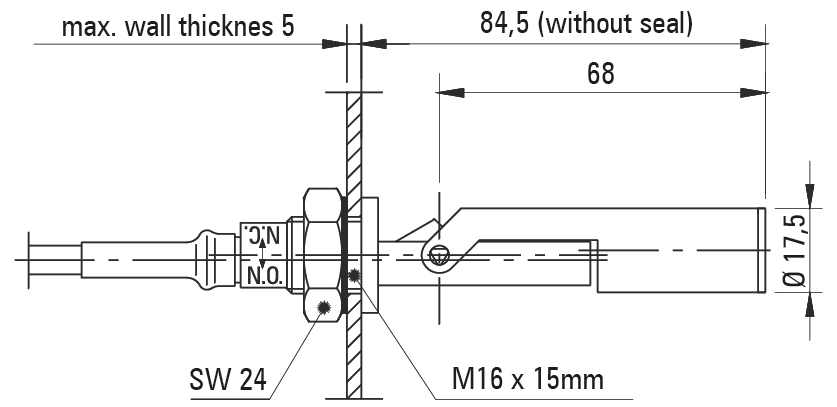

internal installation
M16

QFS-40 Configurar

QFS-40 - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ]


1 Anschluss

  • 1/2 : G ½" für Außenmontage
  • M16 : für Innenmontage

2 Gehäusematerial

  • PP : Polypropylen
  • PVDF : PVDF

3 Kabelmaterial

  • PVC : Polyvinylchlorid

4 Kabellänge

  • 3 : 3 m (Standard)
  • XX : X m

Más información del producto

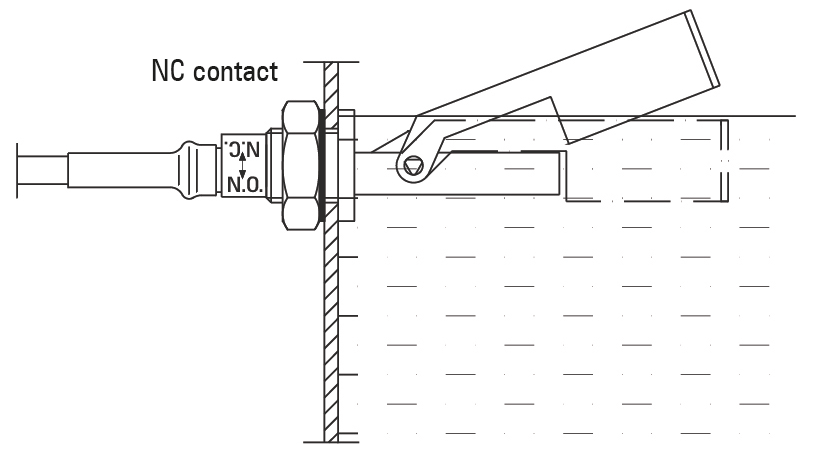

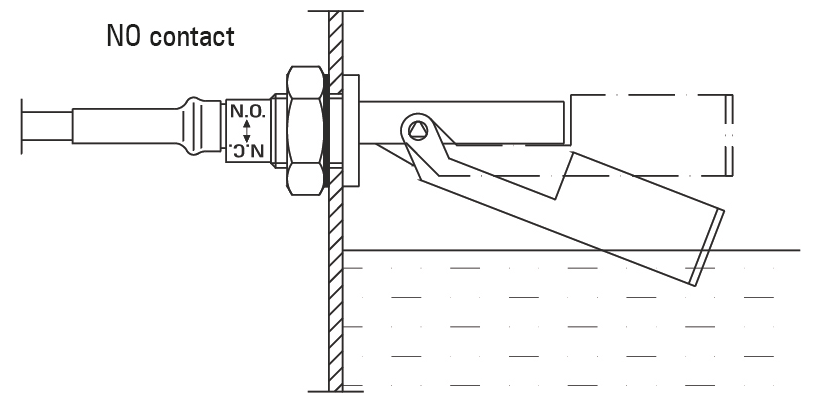

Gracias a sus dos versiones de plástico, se pueden cubrir muchas aplicaciones industriales. El interruptor destaca por su diseño libre de mantenimiento, sus dimensiones compactas y sus contactos Reed de alta capacidad de conmutación. El interruptor se instala lateralmente en el depósito. Un flotador de plástico con un imán soldado se mueve hacia arriba y hacia abajo mediante el nivel del líquido, articulado sobre una bisagra. En la posición final, el contacto Reed encapsulado y libre de potencial se activa mediante el imán. La función de conmutación (normalmente abierto o normalmente cerrado) depende de la posición de instalación. Al girar el interruptor 180°, se invierte la función de conmutación.
