QFS-3X

Interruptor de flotador sin mercurio con microinterruptor

Características

EX IP68

Familia de productos

Dispositivos de nivel de llenado

Clase de producto

Supervisión del nivel límite

Adecuado para

Líquido

Principio de medición

Schwimmer


Características importantes

  • Opcional: Aprobación Ex para Zona 1 (Categoría 2) según ATEX

Descripción del producto

Datos técnicos

Propiedades
Clase de protección EN60529
IP 68
Entrada de cable
PVC , PTFE bzw. PVDF
Sección del conductor
3 x 0,75 mm², PUR 3x 0,5mm²
Cilindro de presión de operación
max. 1 bar
Esfera de presión de operación
max. 2 bar
Sistema de conmutación
µ-Schalter
Contacto
Wechsler, NO, NC
Material del flotador

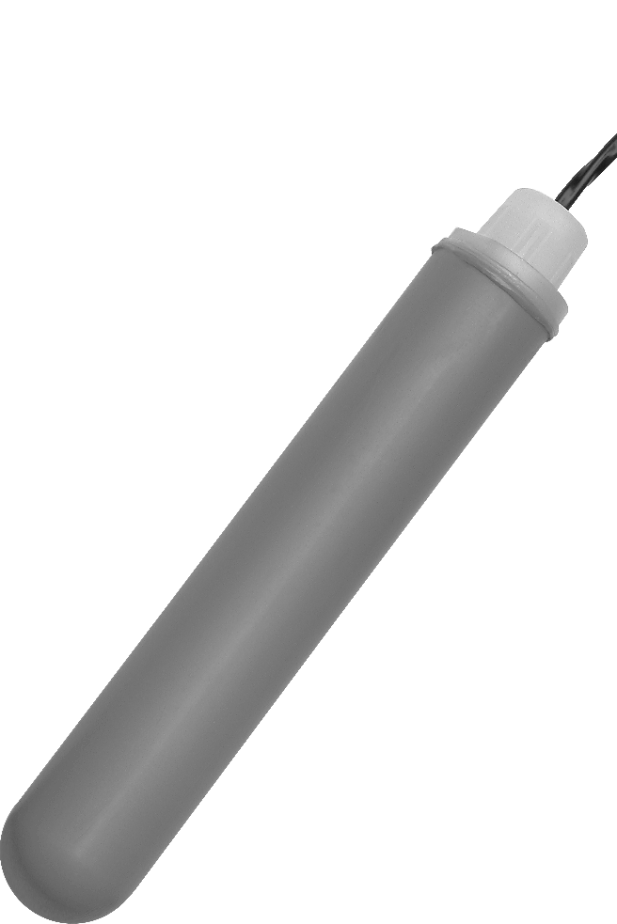

QFS-30
PPH (Polypropylen)

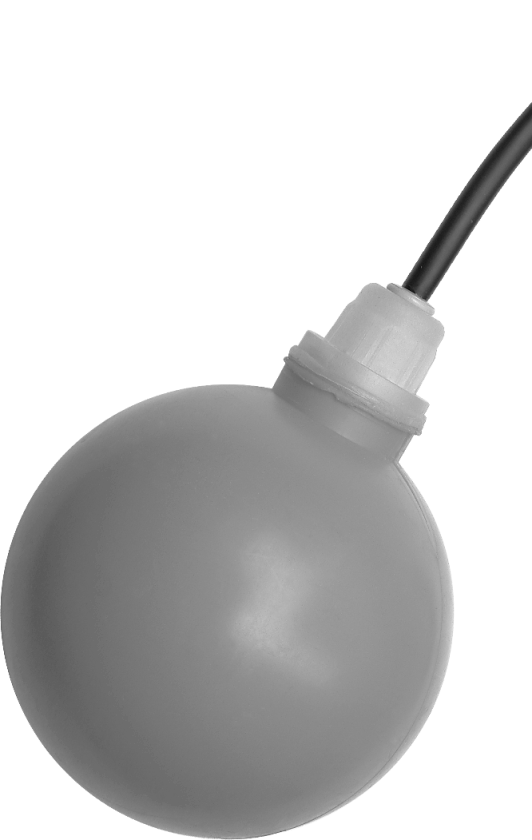

QFS-31
PPH (Polypropylen)

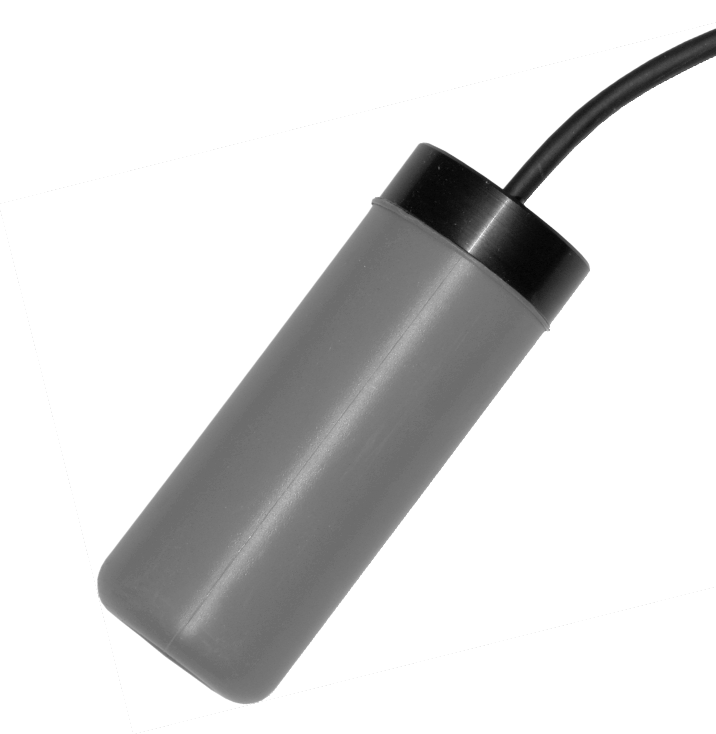

QFS-34
PE (Polyethylen)
Cable
TPK
PVC Basis Ø 5,9 mm
TPKV
PVC verstärkt Ø 7,3 mm
PUR
Polyurethan Ø 5,4 mm
SIL
Silikon Ø 6,4 mm
FEP
Teflon Ø 4,0 mm
AEM
Ethylen-Acrylat-Kautschuk
Longitud del cable entre el flotador y el cable
TPK
70 mm
TPKV
90mm
PUR
100mm
SIL
80 mm
FEP
110 mm
AEM
abhängig vom Innenkabel
Temperatura de funcionamiento
TPK(V), AEM
max. + 60 °C
PUR
max. + 70 °C
Cable de silicona, teflón con flotador de PE
max. + 80 °C
Silicona, cable de teflón con flotador de PP
max. + 85 °C
Densidad del materaial
QFS-31
≥≥ 0,6 g/cm³
QFS-34
≥≥ 0,75 g/cm³
QFS-30 Cable TPK(V)
≥≥ 0,85 g/vcm³
QFS-30 Cable PUR
≥≥ 0,95 g/cm³
QFS-30 Cable SIL
≥≥ 0,90 g/cm³
QFS-30 Cable FEP
≥≥ 0,95 g/cm³
Cable QFS-30AEM
≥≥ 0,90 g/cm³

QFS-3X Configurar

QFS-3 - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ] - [ 5 ] - [ 6 ] - [ 7 ]


1 Schwimmertyp

  • 0 : Zylinder Ø 29 mm (PP)
  • 1 : Kugel Ø 90 mm (PP)
  • 4 : Zylinder Ø 50 mm (PE)

2 Kontakt

  • W : Wechsler
  • NO : aufschwimmend schließend
  • NC : aufschwimmend öffnend

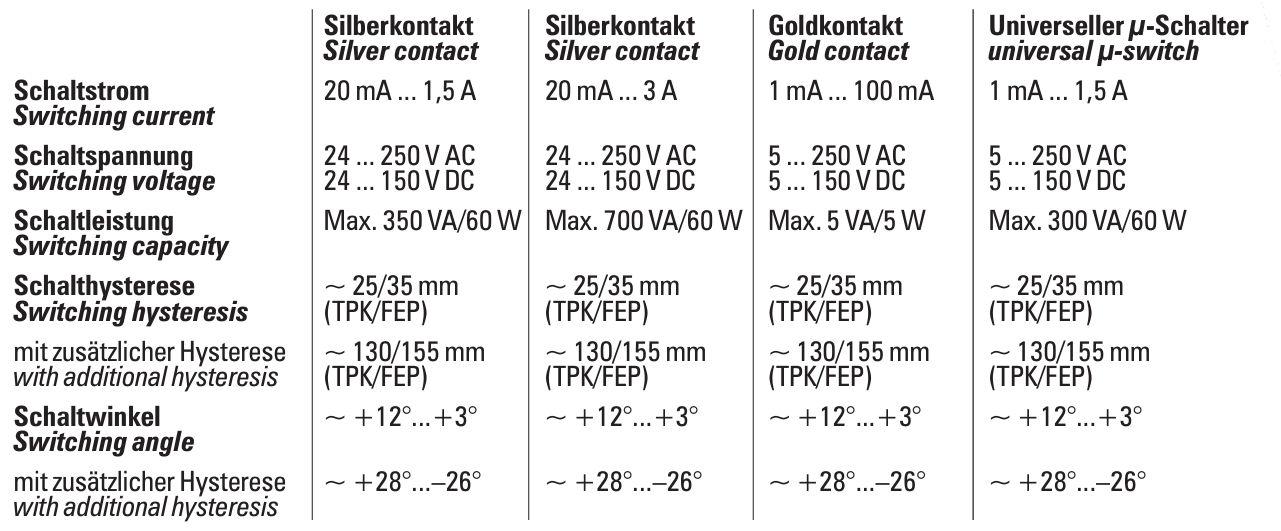

3 Schaltkontakt

  • 0 : Silberkontakt 1,5 A
  • 1 : Goldkontakt
  • 2 : universeller µ-Schalter
  • 5 : Silberkontakt 3 A

4 Hysterese

  • X : keine Hysterese
  • H : mit Hysterese

5 Kabelmaterial

  • TPK : PVC Basis
  • TPKV : PVC Basis verstärkt
  • PUR : Polyurethan
  • SIL : Silikon
  • FEP : Teflon
  • AEM : Ethylen-Acrylat-Kautschuk

6 Kabellänge

  • 01 : 1m
  • 02 : 2m
  • XX : Länge in m (bitte angeben)

7 EX

  • 00 : kein EX
  • EX : Ex II 2G Ex ib IIB T4 Gb

Más información del producto

Estos interruptores de flotador se caracterizan por un sistema de conmutación sin mercurio, compuesto por un microinterruptor accionado por una bola. El sistema se activa con un ángulo de conmutación de aproximadamente +3° / +12° (sin histéresis) y con un ángulo de aproximadamente –26° / +28° (con histéresis adicional).
