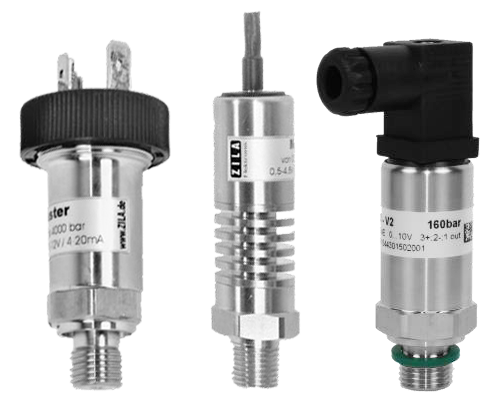

ZT-V

Sensor de presión fiable para una supervisión óptima del proceso con la serie ZT (0...0,6 a 0...600 bar)

Características

4...20 mA 0...10 V

Familia de productos

Medición de la presión

Clase de producto

Transmisor de presión

Adecuado para

Gas Líquido

Principio de medición

Piezo


Características importantes

  • Rangos de presión desde 0...0,6 hasta 0…600 bar

  • Múltiples posibilidades de aplicación gracias a la configuración flexible de las conexiones

  • Compatibilidad con todos los medios aptos para acero inoxidable

Descripción del producto

Desde baja presión a alta presión y adecuado para medios líquidos y gaseosos.

Datos técnicos

Conexión
Salida de señal
0...10 V, 3-Leiter | 0,5...4,5, ratiometrisch | 4...20 mA, 2-Leiter
Conexión eléctrica
DIN EN 175301-803 A | DIN EN 175301-803 C | Binder M12x1 (Serie 713)
Conexión de proceso
G 1/4" ISO 1179-2 (Male Form E) | 1/4" NPT | 7/16" 20 UNF Male
Rango de medición (bar)
0…0,6 | 0…600
Propiedades
Tipo de presión
Relativdruck | Absolutdruck
Carcasa
Edelstahl
Sobrepresión
1,5* fach bis 400 bar, darüber 1,2* fach
Presión de ruptura
3* fach bis 600 bar, darüber 1,5* fach
Parámetros de medición
Tiempo de respuesta
< 1 ms
Error total
≤ 0,5 % FS
No linealidad
≤ 0,2 % FS
No repetibilidad
≤ 0,10 % FS
Histéresis
≤ 0,15 % FS
condiciones ambientales
Temperatura del fludio
-40...+125 °C (0...+80 °C kompensierter Bereich)
Temperatura ambiente
-40...+105 °C
Temperatura de almacenamiento
-40°C...+125°C
Resistencia a los golpes
g 1000 gemäß IEC 60068-2-32
Resistencia a las vibraciones
g 20 gemäß IEC 60068-2-6

ZT-V Configurar

ZT-V - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ]


1 Measuring range

  • 06 : 0…0,6 - 0...600 bar

2 Output signal

  • 0010 : Analogue 0…10 V
  • 0420 : Analogue 4…20 mA
  • 0545 : Analogue 0,5…4,5 V

3 Connection

  • A : DIN EN 175301-803 A
  • C : DIN EN 175301-803 C
  • M : Binder M12x1

4 Process connection

  • G14 : G 1/4" ISO 1179-2 (Male Form E)
  • NPT : 1/4" NPT
  • 716 : 7/16" 20 UNF Male

product description









Más información del producto

  • Medición segura de presiones de hasta 600 bar
  • Amplias posibilidades de aplicación gracias al diseño flexible de las conexiones
  • Diseño industrial robusto y a prueba de fallos con funciones de autodiagnóstico integradas
  • Compatible con todos los medios compatibles con acero inoxidable
  • Bajo error total debido a la calibración electrónica
  • Estanqueidad y estabilidad a largo plazo gracias al diseño de célula monolítica
Homologaciones:

El dispositivo cumple las normas

  • EN 50082-1
  • EN 50082-2
