KG-2XX

Interruptores de nivel capacitivos

Características

Familia de productos

Dispositivos de nivel de llenado

Clase de producto

Supervisión del nivel límite

Adecuado para

Líquido

Principio de medición

capacitive


Características importantes

  • Medición sin contacto

  • Libre de mantenimiento y desgaste (sin componentes mecánicos)

  • Instalación posterior posible en tuberías y depósitos de plástico

Descripción del producto

Los interruptores de nivel capacitivos se activan al acercarse medios sólidos o líquidos.

Datos técnicos

Características KG-201
Tensión de funcionamiento
20...250 V AC
Versión de conmutación (*estándar)
*Schließer | Öffner
conexión
2-Leiter
Voltaje nominal
110 VAC
Corriente en vacío
typ. 2,5 mA
Mín. corriente de conmutación
typ. 5 mA
Corriente máxima de conmutación
330 mA
Caída de voltaje máxima con "ON"
typ. 6 V
Mín. capacidad de conmutación
0,55 V A
Capacidad máxima de conmutación
36,3 V A
Distancia de conmutación (mm)
3...30
Histéresis de conmutación
typ. 10%
Repetibilidad a T=cte.
typ. 0,1 %
Deriva
< 10%
Frecuencia de conmutación
max. 25 Hz
Indicador de conmutación
LED rot, eing.
Protección permanente contra cortocircuitos
nein
Temperatura ambiente admisible
–25...+70 °C
Propiedades KG-200|KG-202
Tensión de funcionamiento
20...250 V AC
Versión de conmutación (*estándar)
*Schließer | Öffner
conexión
2-Leiter
Voltaje nominal
220 VAC
Corriente en vacío
typ. 2,5 mA
Mín. corriente de conmutación
typ. 5 mA
Corriente máxima de conmutación
330 mA
Caída de voltaje máxima con "ON"
typ. 6 V
Mín. capacidad de conmutación
1,1 V A
Capacidad máxima de conmutación
72,6 V A
Distancia de conmutación (mm)
3...20
Histéresis de conmutación
typ. 10%
Repetibilidad a T=cte.
typ. 0,5 %
Deriva
< 10%
Frecuencia de conmutación
max. 25 Hz
Indicador de conmutación
LED gelb, intern
Protección permanente contra cortocircuitos
nein
Temperatura ambiente admisible
–20...+60 °C
Propiedades KG-211
Tensión de funcionamiento
10...35 V DC
Ondulación admisible
10 %
Versión de conmutación (*estándar)
*Schließer, Öffner
conexión
3-Leiter
Voltaje nominal
24 V DC
Corriente en vacío
typ. 15 mA
Corriente máxima de conmutación
400 mA
Caída de voltaje máxima con "ON"
2,5 V
Capacidad máxima de conmutación
14 W
Distancia de conmutación (mm)
3...30
Histéresis de conmutación
< 10%
Repetibilidad a T=cte.
< 0,1%
Deriva
< 10%
Frecuencia de conmutación
max. 50 Hz
Indicador de conmutación
LED rot, eing.
Protección contra inversión de polaridad
ja
Protección permanente contra cortocircuitos
ja
Temperatura ambiente admisible
–25...+70°C
Propiedades KG-210|KG-212
Tensión de funcionamiento
10...35 V DC
Ondulación admisible
10 %
Versión de conmutación (*estándar)
*Schließer, Öffner
conexión
3-Leiter
Voltaje nominal
24 V DC
Corriente en vacío
typ. 15 mA
Corriente máxima de conmutación
400 mA
Caída de voltaje máxima con "ON"
2,5 V
Capacidad máxima de conmutación
14 W
Distancia de conmutación (mm)
3...25
Histéresis de conmutación
< 10%
Repetibilidad a T=cte.
< 0,5%
Deriva
< 10%
Frecuencia de conmutación
max. 50 Hz
Indicador de conmutación
LED gelb, intern
Protección contra inversión de polaridad
ja
Protección permanente contra cortocircuitos
ja
Temperatura ambiente admisible
–20...+60°C

KG-2XX Configurar

KG2 - [ 1 ] - [ 2 ] - [ 3 ] - [ 4 ]


1 Versorgungsspannung

  • 0 : 20...250 V AC
  • 1 : 10...35 V DC
  • 2 : Namur (EN 50227)

2 Gehäuse

  • 0 : mit Gehäuse PPH 1¼”
  • 1 : ohne Gehäuse
  • 2 : Stabausführung
  • 3 : mit Gehäuse PTFE 1¼”

3 Kontakte

  • S : Schließer
  • O : Öffner

4 Halterung

  • XX : keine Halterung
  • H : mit Halterung

Más información del producto

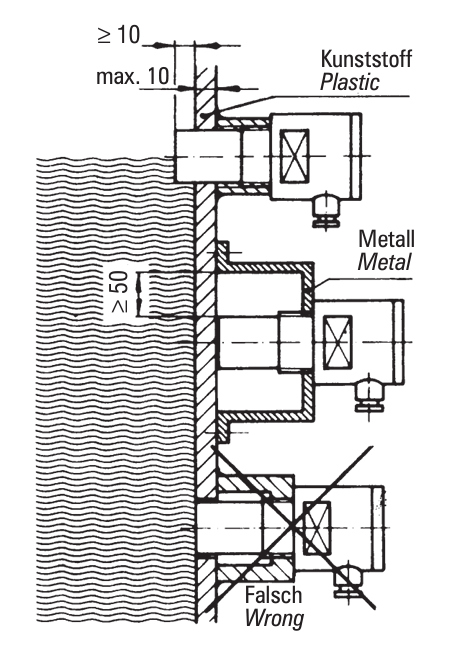

Los sensores capacitivos de nivel responden a la proximidad de medios sólidos y líquidos. Se pueden ajustar para que actúen tanto al contacto con el medio como sin contacto, detectando a través de paredes de tanques o tuberías. Son adecuados para tanques de plástico, así como para tuberías de vidrio o plástico.

El sensor capacitivo es un emisor de señal electrónico que funciona según el principio de detección capacitiva. Cuando el medio se acerca al área de detección (parte frontal del interruptor de nivel), se genera una capacidad adicional en el circuito oscilador del amplificador. Esto provoca una señal de conmutación que activa el disparador del amplificador de transistores.

La sensibilidad de activación o distancia de conmutación depende de las propiedades del medio. Puede ajustarse de forma externa mediante un potenciómetro.

Aplicaciones típicas de estas sondas capacitivas incluyen la detección de niveles de:

  • Productos químicos
  • Plástico
  • Vidrio
  • Madera
  • Aceite
  • Agua, etc.

Con estos sensores se pueden controlar procesos en máquinas-herramienta, de impresión, de embalaje y de procesamiento de madera, entre otras cosas.

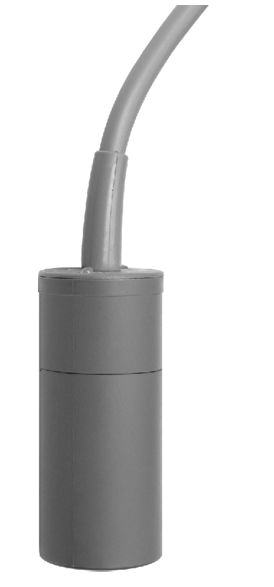

El cabezal de conexión y la carcasa del interruptor forman una unidad. Las sondas capacitivas KG-201, 211 y 221 sin carcasa pueden montarse directamente en máquinas, líneas de producción y unidades de control.

Los modelos KG-202, 212 y 222 son versiones en forma de varilla y pueden suministrarse en diferentes longitudes bajo encargo.

  • Compensación de temperatura
  • Calibración sencilla



Tipo Variante

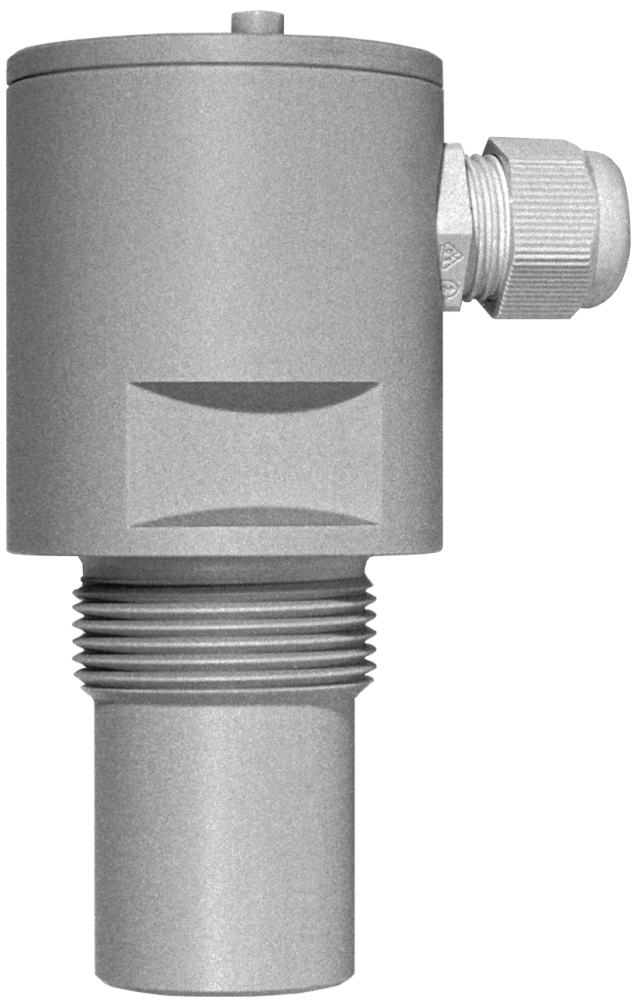

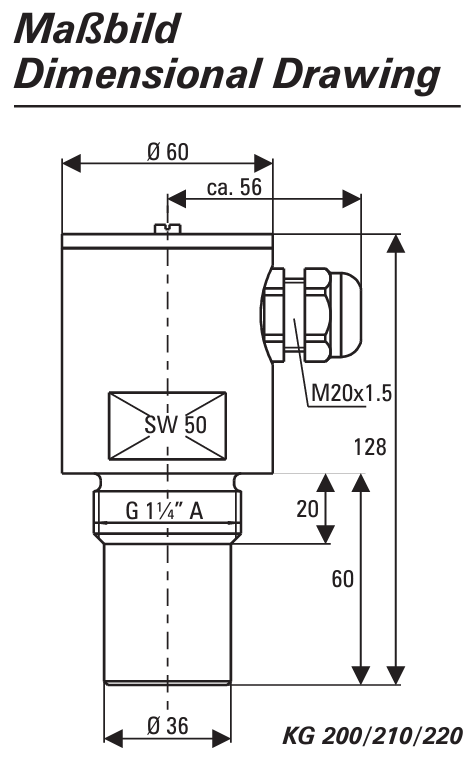

Carcasa de PPH  KG-200, 210, 220
Sin carcasa KG-201, 211, 221
Versión tipo varilla KG-202, 212, 222
Carcasa de PTFE KG-203, 213, 223
