ER-107

Technische Daten

Weiterführende Produktinformationen

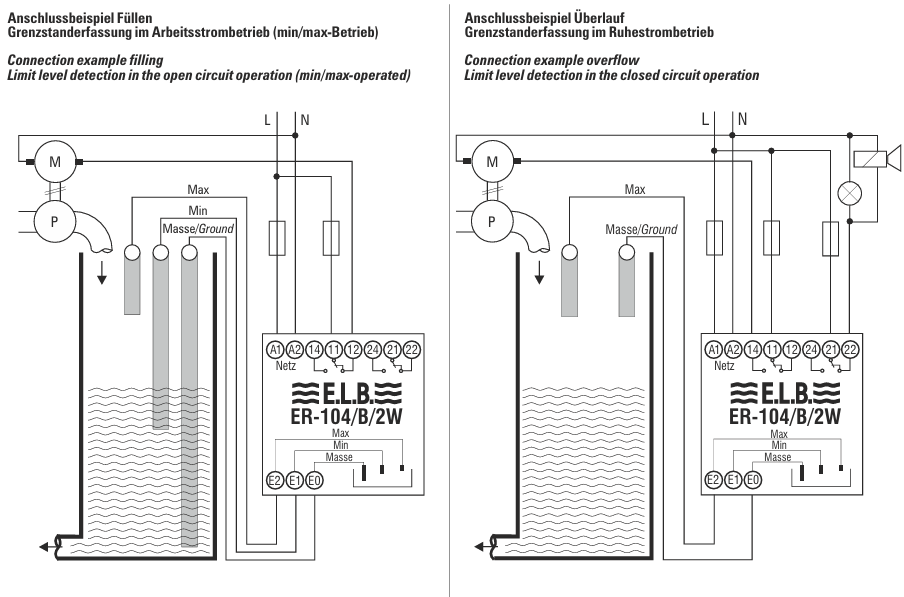

Vom Elektrodenrelais wird eine Messspannung geliefert, die an der Masseelektrode und den weiteren Elektroden anliegt. Beim Eintauchen von Masseelektrode und einer weiteren Flüssigkeit, fließt ein geringer AC-Messstrom, der "Medium vorhanden / nicht vorhanden" signalisiert. Dieser Wechselstrom wird von dem Elektrodenrelais erfasst und ausgewertet. Bei den Elektrodenrelais lässt sich die Ansprechempfindlichkeit für  unterschiedliche Medien optimal einstellen. Selbst Grenzschichterfassung zwischen Medien unterschiedlicher Leitfähigkeiten sind möglich. Elektrolytische Zersetzung des Mediums und gefährliche Berührungsspannungen werden sicher vermieden.

In explosionsgefährdeten Bereichen dienen die Elektrodenrelais als Schnittstelle (galvanische Trennung) zwischen dem Ex- und Nicht-Ex-Bereich. Der eigensichere Stromkreis ist von dem nicht eigensicheren Stromkreis bis zu einem Scheitelwert der Spannung von 375 V sicher galvanisch getrennt. Die Elektrodenrelais dürfen selbst (ohne zusätzliche Schutzmaßnahme) nicht in Ex-Bereichen betrieben werden. Bei Einbau in ein Ex-zugelassenes Gehäuse ist der Betrieb im Ex-Bereich möglich. Die sichere Trennung ist vom TÜV geprüft und bescheinigt.

Auch können Elektrodenrelais als Kontaktschutzrelais verwendet werden und zwar bei Anwendungen, in denen Signalgeber mit geringer zulässiger Kontaktbelastung (z.B. < 10 mA) größere Lasten schalten sollen.

• Arbeits- Ruhestrom umschaltbar
• Sichere galvanische Trennung zwischen Eingang, Netz und Kontakten
• Einstellbare Empfindlichkeitsbereiche
• Verschiedene Versorgungsspannungen
• Verschiedene Schaltverzögerungen
• (auch einstellbare)
• Quittiertaster optional
• 1- und 2-Kanalrelais, 2-Kanalrelais erfasst 2 Grenzwerte oder 2 MinMax oder 1 MinMax und 1 Grenzwert
• 19" Kartenausführung
• TÜV ATEX geprüft (ER-142... und ER-143...)
• ER-214 basiert auf Mikroprozessortechnik
